Technik Mechatronik - ELM.06 - Lista pytań egzaminacyjnych | Egzaminy Zawodowe

ELM.06 Pytanie 681

Eksploatacja i programowanie …

Na podstawie przedstawionego rysunku określ zakres napięć pomiędzy zaciskami I0- i I0+ wejścia analogowego sterownika PLC z podłączonym przetwornikiem.

A. 0÷5 V

B. 1÷5 V

C. 0÷10 V

D. 1÷10 V

ELM.06 Pytanie 682

Eksploatacja i programowanie …

Na podstawie przedstawionego na rysunku schematu sterowania stycznikowo-przekaźnikowego zastosowanego w systemie mechatronicznym w celu uruchomienia stycznika K3 należy nacisnąć

A. jednocześnie S0 i S3

B. kolejno S1, S3

C. kolejno S1, S2, S3

D. S3

ELM.06 Pytanie 683

Eksploatacja i programowanie …

Które z wymienionych czujników będą mogły dostarczać informację do sterownika PLC o wartości poziomu cieczy nieprzewodzącej w zbiorniku urządzenia mechatronicznego pracującego jako autonomiczny system napełniania i dozowania?

A. Pojemnościowe.

B. Magnetyczne.

C. Termoelektryczne.

D. Indukcyjne.

ELM.06 Pytanie 684

Eksploatacja i programowanie …

Konserwacja układu stycznikowo-przekaźnikowego nie polega na

A. czyszczeniu z kurzu.

B. kontroli zużycia styków.

C. kontroli dokręcenia śrub zacisków.

D. dokonywaniu regulacji.

ELM.06 Pytanie 685

Eksploatacja i programowanie …

Której z wymienionych czynności nie powinien wykonywać pracownik obsługujący prasę hydrauliczną sterowaną za pośrednictwem sterownika PLC?

A. Ustawiać parametrów urządzenia.

B. Sprawdzać stan osłon urządzenia.

C. Modernizować urządzenia.

D. Uruchamiać programu sterującego.

ELM.06 Pytanie 686

Eksploatacja i programowanie …

Które czynności regulacyjne w napędzie mechatronicznym zbudowanym w oparciu o przemiennik częstotliwości i silnik indukcyjny należy wykonać, aby zmniejszyć prędkość wirowania silnika, nie zmieniając przy tym wartości poślizgu?

A. Zmniejszyć proporcjonalnie częstotliwość i wartość napięcia zasilającego.

B. Zwiększyć wartość napięcia zasilającego.

C. Zwiększyć proporcjonalnie częstotliwość i wartość napięcia zasilającego.

D. Zmniejszyć częstotliwość napięcia zasilającego.

ELM.06 Pytanie 687

Eksploatacja i programowanie …

Do precyzyjnego określenia pozycji kątowej, przesunięcia oraz do zliczania liczby obrotów silnika w napędzie mechatronicznym służy

A. licznik.

B. enkoder.

C. akcelerometr.

D. czujnik ultradźwiękowy.

ELM.06 Pytanie 688

Eksploatacja i programowanie …

W celu oceny jakości istniejących połączeń elektrycznych w urządzeniu mechatronicznym należy przede wszystkim wykonać pomiar

A. mocy pobieranej przez urządzenie.

B. ciągłości połączeń.

C. spadku napięcia na elementach.

D. rezystancji izolacji między obudową urządzenia a przewodem zasilającym.

ELM.06 Pytanie 689

Eksploatacja i programowanie …

Na podstawie fragmentu dokumentacji, określ jak często powinno się sprawdzać i ewentualnie wymieniać filtr układu chłodziwa wrzeciona obrabiarki CNC.

A. Co rok.

B. Co miesiąc.

C. Co tydzień.

D. Codziennie.

ELM.06 Pytanie 690

Eksploatacja i programowanie …

Smarowanie pastą silikonową elementu mocowanego na radiatorze ma na celu

A. zmniejszenie przewodności cieplnej radiatora.

B. uzyskanie mniejszej rezystancji cieplnej na styku elementu i radiatora.

C. poprawę estetyki wykonania urządzenia elektronicznego.

D. zwiększenie siły dociskającej element do radiatora.

ELM.06 Pytanie 691

Eksploatacja i programowanie …

Który plik należy wykorzystać do zainstalowania programu do obsługi PLC?

A. B.

B. C.

C. D.

D. A.

ELM.06 Pytanie 692

Eksploatacja i programowanie …

Podczas przeglądu silnika trójfazowego frezarki numerycznej wykonano pomiary rezystancji uzwojeń i rezystancji izolacji, przedstawione w tabeli. Wyniki te wskazują na

A. przerwę w uzwojeniu U1-U2.

B. zwarcie między uzwojeniami U1-U2 oraz W1-W2.

C. zwarcie między uzwojeniem W1-W2, a obudową silnika.

D. przerwę w uzwojeniu V1-V2.

ELM.06 Pytanie 693

Eksploatacja i programowanie …

Urządzeń mechatronicznych posiadających jako urządzenia napędowe silniki komutatorowe nie można używać w

A. pomieszczeniach zagrożonych wybuchem.

B. zadaszonej hali produkcyjnej.

C. pomieszczeniach o niskiej temperaturze.

D. pomieszczeniach klimatyzowanych.

ELM.06 Pytanie 694

Eksploatacja i programowanie …

Na panelu przemiennika częstotliwości migają na przemian z interwałem 1 sekundy, dioda zielona RUN i czerwona ALM. Na podstawie przedstawionej tabeli sygnalizacji błędów określ przyczynę błędu przemiennika.

A. Wzrost napięcia w obwodzie silnik przemiennik częstotliwości – przepięcie.

B. Za duża wartość napięcia zasilająca przemiennik częstotliwości.

C. Wzrost prądu w obwodzie silnik przemiennik-częstotliwości – przetężenie.

D. Za mała wartość napięcia zasilająca przemiennik częstotliwości.

ELM.06 Pytanie 695

Eksploatacja i programowanie …

Który przyrząd pomiarowy należy zastosować do pomiaru wartości natężenia prądu pobieranego przez urządzenie mechatroniczne?

A. B.

B. D.

C. A.

D. C.

ELM.06 Pytanie 696

Eksploatacja i programowanie …

Którą z wymienionych czynności można wykonać w czasie pracy silnika prądu stałego?

A. Przeczyścić odpowiednimi środkami elementy wirujące silnika.

B. Wyczyścić łopatki wentylatora.

C. Dokręcić śruby mocujące silnik do podłoża.

D. Wymienić szczotki komutatora.

ELM.06 Pytanie 697

Eksploatacja i programowanie …

W czasie uruchamiania układu pneumatycznego stwierdzono niezgodność jego działania z przedstawionymi założeniami: czas wysuwu i wsuwu tłoczyska siłownika powinien wynosić ok. 1,5 sekundy. Diagram czasowy obrazuje pracę układu przed usunięciem usterki. W jaki sposób należy usunąć usterkę?

A. Wyregulować dławienie zaworu 1V2

B. Zamienić przyłącza zaworu 1V2

C. Zamienić przyłącza zaworu 1V1

D. Wyregulować dławienie zaworu 1V1

ELM.06 Pytanie 698

Eksploatacja i programowanie …

W celu zdiagnozowania usterki w układzie pneumatycznym, przedstawionym na schemacie, wykonano pomiary ciśnienia powietrza przy różnych stanach zaworów 1V1 i 1V2. Na podstawie podanych wyników pomiarów wskaż, który element jest uszkodzony.

A. 1A1

B. 1V2

C. 1V1

D. 1V3

ELM.06 Pytanie 699

Eksploatacja i programowanie …

Na podstawie przedstawionego fragmentu katalogu wężów hydraulicznych w napędzie hydraulicznym dobierz średnicę węża 2SN łączącego rozdzielacz z siłownikiem, jeżeli ciśnienie robocze w układzie wynosi 300 barów.

A. 20,0 mm

B. 10,0 mm

C. 12,5 mm

D. 16,0 mm

ELM.06 Pytanie 700

Eksploatacja i programowanie …

Na podstawie przedstawionego fragmentu katalogu regulatora określ, który typ czujnika temperatury należy zastosować, jeżeli maksymalna wartość temperatury regulowanej przez system mechatroniczny może osiągnąć wartość 900÷950°C, a dokładność pomiaru czujnika powinna mieścić się w granicach ±6°C.

A. Termopara typu K

B. Termopara typu S

C. Czujnik Pt100

D. Termopara typu J

ELM.06 Pytanie 701

Eksploatacja i programowanie …

Na rysunkach przedstawiono sposób podłączenia czujnika indukcyjnego z elementami zewnętrznymi. Który typ czujnika i które przewody należy podłączyć do sterownika PLC oraz do zasilacza, aby uaktywnić potencjałem dodatnim jego wejście w chwili wykrycia obiektu przez czujnik?

A. NPN, podłączyć przewody: brązowy, niebieski i czarny.

B. PNP, podłączyć przewody: brązowy, niebieski i czarny.

C. PNP, podłączyć przewody: brązowy, niebieski i biały.

D. NPN, podłączyć przewody: brązowy, niebieski i biały.

ELM.06 Pytanie 702

Eksploatacja i programowanie …

Na podstawie wymiarów łożysk podanych w tabeli dobierz łożysko kulkowe do silnika indukcyjnego o średnicy wału 10 mm i średnicy otworu w tarczy łożyskowej 30 mm.

A. 6200

B. 61901

C. 6001

D. 6000

ELM.06 Pytanie 703

Eksploatacja i programowanie …

Które przebiegi czasowe układu kombinacyjnego odpowiadają układowi kombinacyjnemu realizującemu funkcję

A. D.

B. C.

C. B.

D. A.

ELM.06 Pytanie 704

Eksploatacja i programowanie …

Z którego układu sieciowego należy zasilać urządzenie mechatroniczne, jeżeli na schemacie sieć zasilającą oznaczono symbolem 400 V ~ 3/N/PE?

A. TI

B. TN - S

C. TT

D. TN - C

ELM.06 Pytanie 705

Eksploatacja i programowanie …

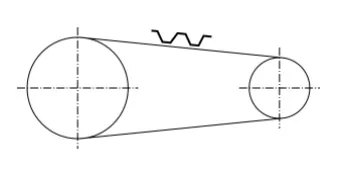

Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)

A. ruch ciągły.

B. multiplikację przełożenia.

C. multiplikację obrotów.

D. ruch przerywany.

ELM.06 Pytanie 706

Eksploatacja i programowanie …

Pokazany na rysunku układ sterowania siłownikiem pneumatycznym składa się z dwóch czujników położenia i sterownika PLC. Układ uruchamiany jest przyciskiem monostabilnym. Ile wejść i wyjść cyfrowych należy wykorzystać w sterowniku?

A. 2 wejścia, 2 wyjścia.

B. 1 wejście, 3 wyjścia.

C. 1 wejście, 1 wyjście.

D. 3 wejścia, 1 wyjście.

ELM.06 Pytanie 707

Eksploatacja i programowanie …

Jakim napięciem powinien być zasilany cyfrowy mikroprocesorowy regulator DCRK 12 przeznaczony do kompensacji współczynnika mocy w układach napędów elektrycznych, o danych znamionowych zamieszczonych w tabeli?

A. 230 V AC

B. 230 V DC

C. 400 V DC

D. 400 V AC

ELM.06 Pytanie 708

Eksploatacja i programowanie …

Która kolejność wykonywania instalacji sprężonego powietrza z przewodów poliamidowych jest prawidłowa?

A. Cięcie przewodu, gratowanie krawędzi, montaż złączki, wymierzenie długości odcinka przewodu.

B. Gratowanie krawędzi, wymierzenie długości odcinka przewodu, cięcie przewodu, montaż złączki.

C. Cięcie przewodu, gratowanie krawędzi, wymierzenie długości odcinka przewodu, montaż złączki.

D. Wymierzenie długości odcinka przewodu, cięcie przewodu, gratowanie krawędzi, montaż złączki.

ELM.06 Pytanie 709

Eksploatacja i programowanie …

Symbol "S1" na tabliczce znamionowej silnika indukcyjnego oznacza

A. rodzaj chłodzenia silnika.

B. dopuszczalną temperaturę otoczenia.

C. klasę izolacji uzwojenia.

D. pracę ciągłą.

ELM.06 Pytanie 710

Eksploatacja i programowanie …

Interfejs sieciowy, symbolicznie przedstawionego na rysunku komputera, z zainstalowanym oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2. Który z podanych adresów IP należy nadać sterownikowi aby mógł komunikować się z komputerem?

A. 192.168.101.3

B. 192.168.100.2

C. 192.168.100.3

D. 192.168.99.2

ELM.06 Pytanie 711

Eksploatacja i programowanie …

Do pomiaru prędkości obrotowej wirującego elementu w sposób przedstawiony na rysunku zastosowano czujnik

A. temperatury.

B. indukcyjny.

C. ultradźwiękowy.

D. stroboskopowy.

ELM.06 Pytanie 712

Eksploatacja i programowanie …

Jakie stany powinny się pojawić na kolejnych wyjściach bramek Q1, Q2, Q3, Q podczas sprawdzania przedstawionego układu po podaniu stanów wysokich na wejścia A i B?

A. Q1=0, Q2=1, Q3=1, Q=0

B. Q1=1, Q2=1, Q3=1, Q=1

C. Q1=0, Q2=0, Q3=0, Q=0

D. Q1=1, Q2=0, Q3=0, Q=1

ELM.06 Pytanie 713

Eksploatacja i programowanie …

Podczas użytkowania siłownika hydraulicznego zauważono niewielkie rysy na tłoczysku. Rysy należy usunąć przez

A. lutowanie.

B. polerowanie.

C. spawanie.

D. chromowanie.

ELM.06 Pytanie 714

Eksploatacja i programowanie …

Na podstawie przedstawionych danych katalogowych narzędzia skrawającego wskaż wartość głębokości warstwy skrawanej, którą należy ustawić w obrabiarce CNC dla obróbki zgrubnej.

A. 2,0 mm

B. 0,8 mm

C. 5,0 mm

D. 0,5 mm

ELM.06 Pytanie 715

Eksploatacja i programowanie …

Na podstawie danych znamionowych prądnicy tachometrycznej określ, jaką wartość napięcia będzie wskazywał woltomierz na wyjściu prądnicy, jeżeli wirnik obraca się z prędkością 4800 obr/min.

A. 60 V

B. 18 V

C. 5 V

D. 12,5 V

ELM.06 Pytanie 716

Eksploatacja i programowanie …

Aby zmienić skok gwintu należy zmienić wartość liczbową przy literze adresowej

A. D (korektor narzędzia)

B. T (wybór narzędzia)

C. Q (promień wodzący)

D. F (prędkość posuwu)

ELM.06 Pytanie 717

Eksploatacja i programowanie …

Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane i dezaktywowane 20 sekund po zwolnieniu przycisku S1?

A. Zmienić parametr PT na 200 bez zmiany typu timera.

B. Zmienić typ timera na TON z parametrem PT = 200.

C. Zmienić parametr ET na %VW20 bez zmiany typu timera.

D. Zmienić typ timera na TON z parametrem PT = 20.

ELM.06 Pytanie 718

Eksploatacja i programowanie …

Oględziny instalacji hydraulicznej obejmują

A. wymianę rozdzielacza.

B. wymianę filtra oleju w układzie.

C. sprawdzenie stanu przewodów.

D. pomiar natężenia prądu obciążenia pompy.

ELM.06 Pytanie 719

Eksploatacja i programowanie …

Którą z wymienionych metod obróbki skrawaniem wykonuje się narzędziem przedstawionym na rysunku?

A. Struganie.

B. Gwintowanie.

C. Przeciąganie.

D. Toczenie.

ELM.06 Pytanie 720

Eksploatacja i programowanie …

Na podstawie fragmentu instrukcji serwisowej sprężarki określ terminy wymiany oleju syntetycznego.

A. Pierwsza wymiana po 50 godzinach eksploatacji, kolejne wymiany raz w roku.

B. Pierwsza wymiana po roku eksploatacji, kolejne wymiany raz w roku.

C. Pierwsza wymiana po roku eksploatacji, kolejne wymiany co dwa lata.

D. Pierwsza wymiana po 50 godzinach eksploatacji, kolejne wymiany co dwa lata.

Filtrowanie pytań

Na podstawie przedstawionego rysunku określ zakres napięć pomiędzy zaciskami I0- i I0+ wejścia analogowego sterownika PLC z podłączonym przetwornikiem.

Na podstawie przedstawionego na rysunku schematu sterowania stycznikowo-przekaźnikowego zastosowanego w systemie mechatronicznym w celu uruchomienia stycznika K3 należy nacisnąć

Które z wymienionych czujników będą mogły dostarczać informację do sterownika PLC o wartości poziomu cieczy nieprzewodzącej w zbiorniku urządzenia mechatronicznego pracującego jako autonomiczny system napełniania i dozowania?

Konserwacja układu stycznikowo-przekaźnikowego nie polega na

Której z wymienionych czynności nie powinien wykonywać pracownik obsługujący prasę hydrauliczną sterowaną za pośrednictwem sterownika PLC?

Które czynności regulacyjne w napędzie mechatronicznym zbudowanym w oparciu o przemiennik częstotliwości i silnik indukcyjny należy wykonać, aby zmniejszyć prędkość wirowania silnika, nie zmieniając przy tym wartości poślizgu?

Do precyzyjnego określenia pozycji kątowej, przesunięcia oraz do zliczania liczby obrotów silnika w napędzie mechatronicznym służy

W celu oceny jakości istniejących połączeń elektrycznych w urządzeniu mechatronicznym należy przede wszystkim wykonać pomiar

Na podstawie fragmentu dokumentacji, określ jak często powinno się sprawdzać i ewentualnie wymieniać filtr układu chłodziwa wrzeciona obrabiarki CNC.

Smarowanie pastą silikonową elementu mocowanego na radiatorze ma na celu

Który plik należy wykorzystać do zainstalowania programu do obsługi PLC?

Podczas przeglądu silnika trójfazowego frezarki numerycznej wykonano pomiary rezystancji uzwojeń i rezystancji izolacji, przedstawione w tabeli. Wyniki te wskazują na

Urządzeń mechatronicznych posiadających jako urządzenia napędowe silniki komutatorowe nie można używać w

Na panelu przemiennika częstotliwości migają na przemian z interwałem 1 sekundy, dioda zielona RUN i czerwona ALM. Na podstawie przedstawionej tabeli sygnalizacji błędów określ przyczynę błędu przemiennika.

Który przyrząd pomiarowy należy zastosować do pomiaru wartości natężenia prądu pobieranego przez urządzenie mechatroniczne?

Którą z wymienionych czynności można wykonać w czasie pracy silnika prądu stałego?

W celu zdiagnozowania usterki w układzie pneumatycznym, przedstawionym na schemacie, wykonano pomiary ciśnienia powietrza przy różnych stanach zaworów 1V1 i 1V2. Na podstawie podanych wyników pomiarów wskaż, który element jest uszkodzony.

Na podstawie przedstawionego fragmentu katalogu wężów hydraulicznych w napędzie hydraulicznym dobierz średnicę węża 2SN łączącego rozdzielacz z siłownikiem, jeżeli ciśnienie robocze w układzie wynosi 300 barów.

Na rysunkach przedstawiono sposób podłączenia czujnika indukcyjnego z elementami zewnętrznymi. Który typ czujnika i które przewody należy podłączyć do sterownika PLC oraz do zasilacza, aby uaktywnić potencjałem dodatnim jego wejście w chwili wykrycia obiektu przez czujnik?

Na podstawie wymiarów łożysk podanych w tabeli dobierz łożysko kulkowe do silnika indukcyjnego o średnicy wału 10 mm i średnicy otworu w tarczy łożyskowej 30 mm.

Które przebiegi czasowe układu kombinacyjnego odpowiadają układowi kombinacyjnemu realizującemu funkcję

Z którego układu sieciowego należy zasilać urządzenie mechatroniczne, jeżeli na schemacie sieć zasilającą oznaczono symbolem 400 V ~ 3/N/PE?

Mechanizm przedstawiony na rysunku zapewnia członowi napędzanemu (element w kolorze czerwonym)

Pokazany na rysunku układ sterowania siłownikiem pneumatycznym składa się z dwóch czujników położenia i sterownika PLC. Układ uruchamiany jest przyciskiem monostabilnym. Ile wejść i wyjść cyfrowych należy wykorzystać w sterowniku?

Jakim napięciem powinien być zasilany cyfrowy mikroprocesorowy regulator DCRK 12 przeznaczony do kompensacji współczynnika mocy w układach napędów elektrycznych, o danych znamionowych zamieszczonych w tabeli?

Która kolejność wykonywania instalacji sprężonego powietrza z przewodów poliamidowych jest prawidłowa?

Symbol "S1" na tabliczce znamionowej silnika indukcyjnego oznacza

Interfejs sieciowy, symbolicznie przedstawionego na rysunku komputera, z zainstalowanym oprogramowaniem do programowania sterowników PLC, posiada przypisany adres IP 192.168.100.2. Który z podanych adresów IP należy nadać sterownikowi aby mógł komunikować się z komputerem?

Do pomiaru prędkości obrotowej wirującego elementu w sposób przedstawiony na rysunku zastosowano czujnik

Jakie stany powinny się pojawić na kolejnych wyjściach bramek Q1, Q2, Q3, Q podczas sprawdzania przedstawionego układu po podaniu stanów wysokich na wejścia A i B?

Podczas użytkowania siłownika hydraulicznego zauważono niewielkie rysy na tłoczysku. Rysy należy usunąć przez

Na podstawie przedstawionych danych katalogowych narzędzia skrawającego wskaż wartość głębokości warstwy skrawanej, którą należy ustawić w obrabiarce CNC dla obróbki zgrubnej.

Na podstawie danych znamionowych prądnicy tachometrycznej określ, jaką wartość napięcia będzie wskazywał woltomierz na wyjściu prądnicy, jeżeli wirnik obraca się z prędkością 4800 obr/min.

Aby zmienić skok gwintu należy zmienić wartość liczbową przy literze adresowej

Którą zmianę należy wprowadzić w programie przedstawionym na rysunku, aby po wciśnięciu przycisku normalnie otwartego S1 wyjście Q timera zostało aktywowane i dezaktywowane 20 sekund po zwolnieniu przycisku S1?

Oględziny instalacji hydraulicznej obejmują

Którą z wymienionych metod obróbki skrawaniem wykonuje się narzędziem przedstawionym na rysunku?

Na podstawie fragmentu instrukcji serwisowej sprężarki określ terminy wymiany oleju syntetycznego.
