ELE.05 Pytanie 601

Eksploatacja maszyn, urządzeń…

Do pomiaru którego z wymienionych parametrów maszyn i urządzeń elektrycznych przygotowany jest przyrząd przedstawiony na rysunku?

A. Prądu sterującego tyrystorem mocy.

B. Prądu wzbudzenia silnika pierścieniowego.

C. Prądu pobieranego z sieci przez spawarkę transformatorową.

D. Prądu rozruchu silnika szeregowego.

ELE.05 Pytanie 602

Eksploatacja maszyn, urządzeń…

Styczniki której z wymienionych kategorii należy zamontować podczas modernizacji szafy sterowniczej z szyną TH 35, zasilającej maszynę napędzaną przez silniki indukcyjne klatkowe?

A. DC-2

B. AC-3

C. AC-1

D. DC-4

ELE.05 Pytanie 603

Eksploatacja maszyn, urządzeń…

Na którym rysunku przedstawiono przyrząd niezbędny podczas oględzin silnika synchronicznego pracującego w układzie napędowym w czasie ruchu?

A. B.

B. C.

C. D.

D. A.

ELE.05 Pytanie 604

Eksploatacja maszyn, urządzeń…

Przedstawiony na rysunku schemat blokowy przekształtnika zasilającego silnik indukcyjny klatkowy umożliwia regulację prędkości wirowania silnika przez zmianę

A. liczby par biegunów.

B. poślizgu.

C. rezystancji w obwodzie wirnika.

D. częstotliwości wraz ze zmianą napięcia zasilającego.

ELE.05 Pytanie 605

Eksploatacja maszyn, urządzeń…

Pomiar której z wymienionych wielkości elektrycznych umożliwia przyrząd włączony w obwód zasilania silnika indukcyjnego według schematu przedstawionego na rysunku?

A. Mocy czynnej oddawanej do sieci.

B. Mocy biernej indukcyjnej oddawanej do sieci.

C. Mocy czynnej pobieranej z sieci.

D. Mocy biernej indukcyjnej pobieranej z sieci.

ELE.05 Pytanie 606

Eksploatacja maszyn, urządzeń…

Na podstawie charakterystyki mechanicznej silnika szeregowego można stwierdzić, że silnik

A. nie powinien pracować przy biegu jałowym.

B. nie może być łączony z maszyną za pomocą przekładni zębatej.

C. nadaje się do pracy w układzie napędowym z rozruchem lekkim.

D. posiada mały moment podczas rozruchu.

ELE.05 Pytanie 607

Eksploatacja maszyn, urządzeń…

W którym z wymienionych urządzeń należy zastosować przedstawione na rysunku zabezpieczenie nadprądowe?

A. W sprzęcie elektronicznym.

B. W zasilaczu komputerowym.

C. W multimetrze przenośnym.

D. W urządzeniu fotowoltaicznym.

ELE.05 Pytanie 608

Eksploatacja maszyn, urządzeń…

Przed którym z wymienionych rodzajów uszkodzeń transformatora energetycznego olejowego 15/0,4 kV 2500 kVA nie chroni zabezpieczenie przedstawione na rysunku

A. Wzrostu strumienia w rdzeniu.

B. Zwarcia wewnątrz kadzi.

C. Przerwy w uziemieniu.

D. Przegrzania uzwojeń.

ELE.05 Pytanie 609

Eksploatacja maszyn, urządzeń…

Jaką barwą powinno oznaczać się wykonany w postaci taśmy nieizolowany przewód uziemiający punkt gwiazdowy transformatora SN/nn zasilającego sieć TN-C?

A. Czarną.

B. Żółto-zieloną.

C. Jasnoniebieską.

D. Zieloną.

ELE.05 Pytanie 610

Eksploatacja maszyn, urządzeń…

Który z wymienionych materiałów eksploatacyjnych nie musi być wykorzystany podczas przezwajania trójfazowego silnika indukcyjnego o mocy 7,5 kW?

A. Łożysko igiełkowe.

B. Lakier izolacyjny.

C. Drut nawojowy.

D. Izolacja żłobkowa.

ELE.05 Pytanie 611

Eksploatacja maszyn, urządzeń…

W trakcie naprawy urządzenia dokonano wymiany uszkodzonego silnika bocznikowego prądu stałego. Podczas próbnego uruchomienia silnika zauważono, że prędkość obrotowa silnika przekracza wartość znamionową. Jaka może być prawdopodobna przyczyna rozbiegania się silnika?

A. Zwarty obwód wzbudzenia silnika.

B. Przerwa w połączeniu uzwojenia bocznikowego z zasilaniem.

C. Przerwa w połączeniu uzwojenia twornika z zasilaniem.

D. Brak obciążenia silnika.

ELE.05 Pytanie 612

Eksploatacja maszyn, urządzeń…

Którą z wymienionych czynności należy wykonać podczas oględzin urządzenia napędowego z silnikiem pierścieniowym w czasie ruchu?

A. Sprawdzenie poziomu drgań.

B. Sprawdzenie połączeń elementów urządzenia.

C. Ocena stanu pierścieni ślizgowych.

D. Ocena stanu szczotek i szczotkotrzymaczy.

ELE.05 Pytanie 613

Eksploatacja maszyn, urządzeń…

Jakie minimalne kwalifikacje, poza odpowiednim wykształceniem, powinna posiadać osoba, która bezpośrednio wykonuje pomiary odbiorcze instalacji elektrycznej w budynku mieszkalnym?

A. Świadectwo kwalifikacyjne w zakresie E + D + pomiary.

B. Tylko świadectwo kwalifikacyjne w zakresie E.

C. Świadectwo kwalifikacyjne w zakresie E + pomiary.

D. Tylko świadectwo kwalifikacyjne w zakresie D.

ELE.05 Pytanie 614

Eksploatacja maszyn, urządzeń…

Który z wymienionych zestawów narzędzi jest niezbędny podczas wymiany łożysk silnika przedstawionego na rysunku?

A. Komplet kluczy, komplet wkrętaków płaskich, szczypce boczne, ściągacz łożysk.

B. Komplet wkrętaków PH, młotek, przecinak, szczypce uniwersalne.

C. Komplet kluczy, komplet wkrętaków PZ, ściągacz łożysk, tuleja do łożysk.

D. Klucz francuski nastawny, komplet wkrętaków PH, młotek gumowy, nóż monterski.

ELE.05 Pytanie 615

Eksploatacja maszyn, urządzeń…

W instalacjach elektrycznych niskich napięć ochrona przeciwporażeniowa uzupełniająca ochronę przy uszkodzeniu polega na

A. umieszczeniu części czynnych poza zasięgiem ręki.

B. zastosowaniu separacji elektrycznej pojedynczego odbiornika.

C. wykonaniu ochronnych połączeń wyrównawczych miejscowych.

D. zainstalowaniu podwójnej lub wzmocnionej izolacji elektrycznej.

ELE.05 Pytanie 616

Eksploatacja maszyn, urządzeń…

W celu oceny stanu technicznego silnika prądu stałego dokonano jego oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli określ stan techniczny tego silnika.

A. Pogorszony stan połączeń uzwojenia twornika w tabliczce zaciskowej.

B. Przebicie izolacji uzwojenia bocznikowego do obudowy.

C. Pogorszony stan izolacji między uzwojeniem szeregowym, a obudową.

D. Zwarcie międzyzwojowe w uzwojeniu bocznikowym.

ELE.05 Pytanie 617

Eksploatacja maszyn, urządzeń…

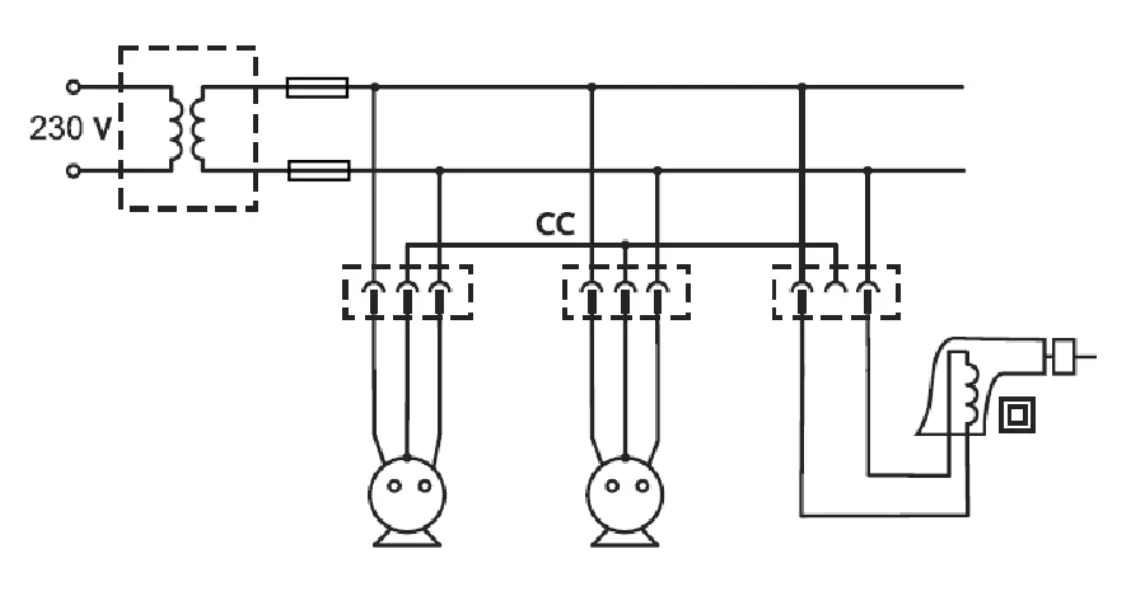

Który z wymienionych środków ochrony przeciwporażeniowej przy uszkodzeniu widoczny jest na rysunku?

A. Separacja elektryczna więcej niż jednego odbiornika.

B. Urządzenia wykonane w II klasie ochronności.

C. Obwód o niskim napięciu znamionowym SELV.

D. Izolacja stanowiska.

ELE.05 Pytanie 618

Eksploatacja maszyn, urządzeń…

Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania urządzenia przedstawionego na rysunku?

A. Wykonanie instalacji elektrycznej natynkowej.

B. Przebudowa przyłącza napowietrznego.

C. Rozbudowa instalacji elektrycznej podłogowej.

D. Wymiana przyłącza ziemnego.

ELE.05 Pytanie 619

Eksploatacja maszyn, urządzeń…

Który licznik energii elektrycznej umożliwia rozliczanie energii oddanej do sieci w instalacji, w której zamontowano moduły fotowoltaiczne?

A. C.

B. D.

C. B.

D. A.

ELE.05 Pytanie 620

Eksploatacja maszyn, urządzeń…

Który z wymienionych aparatów łączeniowych niskiego napięcia przedstawiono na rysunku?

A. Rozłącznik izolacyjny z widoczną przerwą.

B. Wyłącznik małej mocy.

C. Łącznik silnikowy bez zabezpieczeń termicznych.

D. Odłącznik instalacyjny.

ELE.05 Pytanie 621

Eksploatacja maszyn, urządzeń…

Na rysunku przedstawiono kabel średniego napięcia XRUHAKXS. Jaką minimalną wartość rezystancji izolacji mierzonej w temperaturze 20°C powinien posiadać odcinek tego kabla o długości 900 m?

A. 100 MΩ

B. 40 MΩ

C. 1 000 MΩ

D. 50 MΩ

ELE.05 Pytanie 622

Eksploatacja maszyn, urządzeń…

Modernizacja linii elektroenergetycznej SN zakłada wymianę starych przewodów AFL na nowe AFLwsXSn. Który z przedstawionych na rysunkach izolatorów liniowych należy zamontować na słupach przelotowych, aby poprawnie zamocować nowe przewody?

A. A.

B. C.

C. B.

D. D.

ELE.05 Pytanie 623

Eksploatacja maszyn, urządzeń…

Na którym rysunku przedstawiono kabel elektroenergetyczny wyposażony w dodatkowe uszczelnienie promieniowe przed wnikaniem wilgoci?

A. A.

B. B.

C. D.

D. C.

ELE.05 Pytanie 624

Eksploatacja maszyn, urządzeń…

Którym z wymienionych przewodów należy zastąpić uszkodzony przewód OW 4×2,5 mm² zasilający silnik indukcyjny trójfazowy, który napędza maszynę w warsztacie ślusarskim?

A. H07RR-F 5G2,5

B. H03V2V2H2-F 2X2,5

C. H03V2V2-F 3G2,5

D. H07VV-U 5G2,5

ELE.05 Pytanie 625

Eksploatacja maszyn, urządzeń…

Głowica kablowa napowietrzna SN przedstawiona na rysunku zaliczana jest do grupy technologicznej osprzętu

A. żywicznego.

B. taśmowego.

C. termokurczliwego.

D. nasuwanego.

ELE.05 Pytanie 626

Eksploatacja maszyn, urządzeń…

Którym przewodem należy wykonać przyłącze ziemne z sieci TN-C 230/400 V do budynku mieszkalnego?

A. B.

B. C.

C. A.

D. D.

ELE.05 Pytanie 627

Eksploatacja maszyn, urządzeń…

Którego z wymienionych typów wyłączników RCD należy użyć do zabezpieczenia instalacji elektrycznej obwodu gniazd jednofazowych w pracowni komputerowej, w której pracuje 15 zestawów komputerowych?

A. 25/4/030-AC

B. 25/2/030-AC

C. 25/4/300-A

D. 25/2/030-A

ELE.05 Pytanie 628

Eksploatacja maszyn, urządzeń…

W którym z wymienionych pomieszczeń zaleca się ze względów bezpieczeństwa zamontowanie lampy przedstawionej na rysunku?

A. Pralni chemicznej.

B. Warsztacie ślusarskim.

C. Piwnicy bloku mieszkalnego.

D. Magazynie spożywczym.

ELE.05 Pytanie 629

Eksploatacja maszyn, urządzeń…

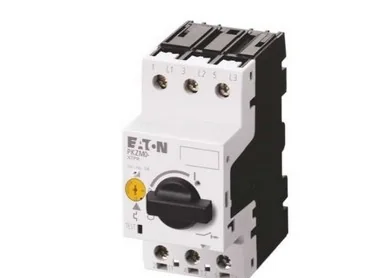

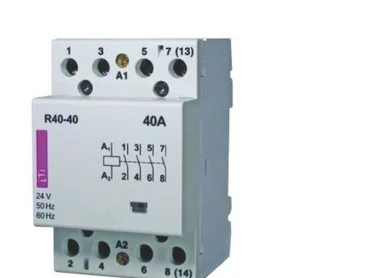

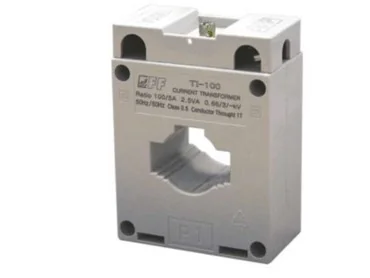

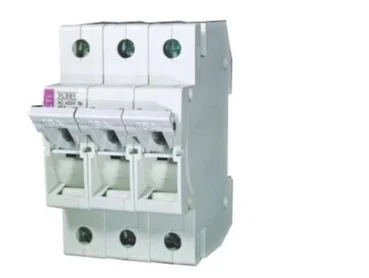

Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć obwód piekarnika elektrycznego jednofazowego o mocy 3 kW zasilanego napięciem 230 V?

A. B.

B. C.

C. D.

D. A.

ELE.05 Pytanie 630

Eksploatacja maszyn, urządzeń…

W trakcie pomiarów okresowych kablowej linii elektroenergetycznej 110 kV będzie mierzona rezystancja izolacji żyły kabla względem pozostałych uziemionych żył. Który z wymienionych zakresów pomiarowych należy ustawić na przyrządzie pomiarowym, aby pomiar wykonany był prawidłowo?

A. 200 MΩ, 2500 V

B. 200 MΩ, 1000 V

C. 2000 MΩ, 1000 V

D. 2000 MΩ, 2500 V

ELE.05 Pytanie 631

Eksploatacja maszyn, urządzeń…

Ile musi wynosić minimalna wartość natężenia prądu podczas wykonywania pomiaru ciągłości przewodu ochronnego?

A. 500 mA

B. 200 mA

C. 100 mA

D. 400 mA

ELE.05 Pytanie 632

Eksploatacja maszyn, urządzeń…

Ile wynosi minimalna wartość natężenia oświetlenia w sali lekcyjnej, w której na stolikach uczniowskich nie znajdują się monitory ekranowe?

A. 400 lx

B. 200 lx

C. 500 lx

D. 300 lx

ELE.05 Pytanie 633

Eksploatacja maszyn, urządzeń…

Wkładka topikowa przedstawiona na rysunku, zabezpieczająca jeden z obwodów elektrycznych w pewnym pomieszczeniu, zapewnia skuteczną ochronę

A. urządzeń energoelektronicznych tylko przed skutkami przeciążeń.

B. przewodów elektrycznych tylko przed skutkami zwarć.

C. urządzeń energoelektronicznych przed skutkami zwarć i przeciążeń.

D. przewodów elektrycznych przed skutkami zwarć i przeciążeń.

ELE.05 Pytanie 634

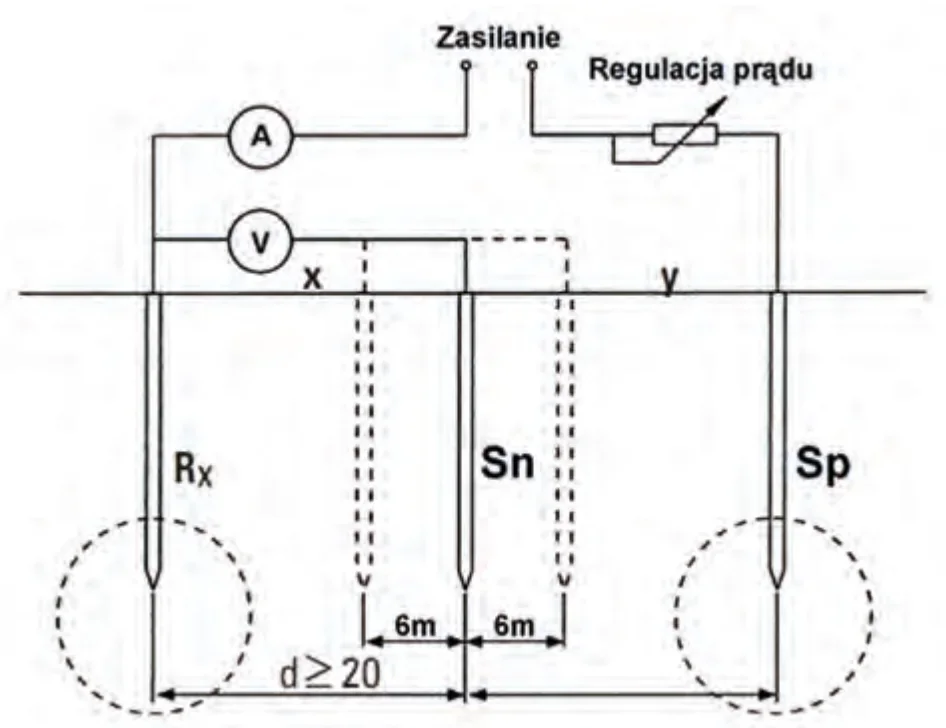

Eksploatacja maszyn, urządzeń…

Który z wymienionych pomiarów umożliwia przyrząd podłączony w sposób przedstawiony na rysunku?

A. Rezystancji uziemienia metodą 4p.

B. Rezystancji uziemienia uziemień wielokrotnych

C. Rezystywności gruntu metodą udarową.

D. Rezystywności gruntu metodą 4p.

ELE.05 Pytanie 635

Eksploatacja maszyn, urządzeń…

Który z przedstawionych na rysunkach mierników nie będzie przydatny podczas pomiarów skuteczności ochrony przeciwporażeniowej w układzie sieciowym TN-C?

A. A.

B. B.

C. C.

D. D.

ELE.05 Pytanie 636

Eksploatacja maszyn, urządzeń…

W celu oceny stanu technicznego instalacji elektrycznej łazienki dokonano jej oględzin i pomiarów.
Na podstawie wyników pomiarów zamieszczonych w tabeli określ uszkodzenie powstałe w instalacji.

A. Uszkodzona izolacja przewodu neutralnego w pobliżu wanny.

B. Uszkodzone połączenia wyrównawcze miejscowe.

C. Zwarcie między przewodem neutralnym, a ochronnym.

D. Przebicie izolacji przewodu fazowego do metalowych rur.

ELE.05 Pytanie 637

Eksploatacja maszyn, urządzeń…

W tabeli zamieszczono wyniki okresowych pomiarów impedancji pętli zwarcia instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S. Jaka jest najbardziej prawdopodobna przyczyna zwiększonej wartości Z_s w sypialni?

A. Poluzowany przewód liniowy zasilający gniazda w mierzonym obwodzie.

B. Niewłaściwie dobrany wyłącznik nadprądowy dla mierzonego obwodu.

C. Brak ciągłości przewodu neutralnego w mierzonym obwodzie.

D. Brak ciągłości przewodu ochronnego w mierzonym obwodzie.

ELE.05 Pytanie 638

Eksploatacja maszyn, urządzeń…

Wskaż miernik do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej.

A. A.

B. B.

C. C.

D. D.

ELE.05 Pytanie 639

Eksploatacja maszyn, urządzeń…

Które urządzenie należy zastosować do pomiaru temperatury obudowy i łożysk urządzenia napędowego?

A. A.

B. B.

C. D.

D. C.

ELE.05 Pytanie 640

Eksploatacja maszyn, urządzeń…

Na podstawie charakterystyki M = f(s) silnika indukcyjnego przedstawionej na rysunku, określ przedział poślizgu dla pełnego zakresu pracy stabilnej maszyny.

A. s3 ÷ s4

B. 0 ÷ s1

C. s2 ÷ s4

D. 0 ÷ s3

Filtrowanie pytań

Do pomiaru którego z wymienionych parametrów maszyn i urządzeń elektrycznych przygotowany jest przyrząd przedstawiony na rysunku?

Styczniki której z wymienionych kategorii należy zamontować podczas modernizacji szafy sterowniczej z szyną TH 35, zasilającej maszynę napędzaną przez silniki indukcyjne klatkowe?

Na którym rysunku przedstawiono przyrząd niezbędny podczas oględzin silnika synchronicznego pracującego w układzie napędowym w czasie ruchu?

Przedstawiony na rysunku schemat blokowy przekształtnika zasilającego silnik indukcyjny klatkowy umożliwia regulację prędkości wirowania silnika przez zmianę

Pomiar której z wymienionych wielkości elektrycznych umożliwia przyrząd włączony w obwód zasilania silnika indukcyjnego według schematu przedstawionego na rysunku?

Na podstawie charakterystyki mechanicznej silnika szeregowego można stwierdzić, że silnik

W którym z wymienionych urządzeń należy zastosować przedstawione na rysunku zabezpieczenie nadprądowe?

Przed którym z wymienionych rodzajów uszkodzeń transformatora energetycznego olejowego 15/0,4 kV 2500 kVA nie chroni zabezpieczenie przedstawione na rysunku

Jaką barwą powinno oznaczać się wykonany w postaci taśmy nieizolowany przewód uziemiający punkt gwiazdowy transformatora SN/nn zasilającego sieć TN-C?

Który z wymienionych materiałów eksploatacyjnych nie musi być wykorzystany podczas przezwajania trójfazowego silnika indukcyjnego o mocy 7,5 kW?

W trakcie naprawy urządzenia dokonano wymiany uszkodzonego silnika bocznikowego prądu stałego. Podczas próbnego uruchomienia silnika zauważono, że prędkość obrotowa silnika przekracza wartość znamionową. Jaka może być prawdopodobna przyczyna rozbiegania się silnika?

Którą z wymienionych czynności należy wykonać podczas oględzin urządzenia napędowego z silnikiem pierścieniowym w czasie ruchu?

Jakie minimalne kwalifikacje, poza odpowiednim wykształceniem, powinna posiadać osoba, która bezpośrednio wykonuje pomiary odbiorcze instalacji elektrycznej w budynku mieszkalnym?

Który z wymienionych zestawów narzędzi jest niezbędny podczas wymiany łożysk silnika przedstawionego na rysunku?

W instalacjach elektrycznych niskich napięć ochrona przeciwporażeniowa uzupełniająca ochronę przy uszkodzeniu polega na

W celu oceny stanu technicznego silnika prądu stałego dokonano jego oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli określ stan techniczny tego silnika.

Który z wymienionych środków ochrony przeciwporażeniowej przy uszkodzeniu widoczny jest na rysunku?

Która z wymienionych prac modernizacyjnych w instalacji elektrycznej niskiego napięcia wymaga zastosowania urządzenia przedstawionego na rysunku?

Który licznik energii elektrycznej umożliwia rozliczanie energii oddanej do sieci w instalacji, w której zamontowano moduły fotowoltaiczne?

Który z wymienionych aparatów łączeniowych niskiego napięcia przedstawiono na rysunku?

Na rysunku przedstawiono kabel średniego napięcia XRUHAKXS. Jaką minimalną wartość rezystancji izolacji mierzonej w temperaturze 20°C powinien posiadać odcinek tego kabla o długości 900 m?

Modernizacja linii elektroenergetycznej SN zakłada wymianę starych przewodów AFL na nowe AFLwsXSn. Który z przedstawionych na rysunkach izolatorów liniowych należy zamontować na słupach przelotowych, aby poprawnie zamocować nowe przewody?

Na którym rysunku przedstawiono kabel elektroenergetyczny wyposażony w dodatkowe uszczelnienie promieniowe przed wnikaniem wilgoci?

Którym z wymienionych przewodów należy zastąpić uszkodzony przewód OW 4×2,5 mm2 zasilający silnik indukcyjny trójfazowy, który napędza maszynę w warsztacie ślusarskim?

Głowica kablowa napowietrzna SN przedstawiona na rysunku zaliczana jest do grupy technologicznej osprzętu

Którym przewodem należy wykonać przyłącze ziemne z sieci TN-C 230/400 V do budynku mieszkalnego?

Którego z wymienionych typów wyłączników RCD należy użyć do zabezpieczenia instalacji elektrycznej obwodu gniazd jednofazowych w pracowni komputerowej, w której pracuje 15 zestawów komputerowych?

W którym z wymienionych pomieszczeń zaleca się ze względów bezpieczeństwa zamontowanie lampy przedstawionej na rysunku?

Którym z przedstawionych na rysunkach aparatów należy zabezpieczyć obwód piekarnika elektrycznego jednofazowego o mocy 3 kW zasilanego napięciem 230 V?

W trakcie pomiarów okresowych kablowej linii elektroenergetycznej 110 kV będzie mierzona rezystancja izolacji żyły kabla względem pozostałych uziemionych żył. Który z wymienionych zakresów pomiarowych należy ustawić na przyrządzie pomiarowym, aby pomiar wykonany był prawidłowo?

Ile musi wynosić minimalna wartość natężenia prądu podczas wykonywania pomiaru ciągłości przewodu ochronnego?

Ile wynosi minimalna wartość natężenia oświetlenia w sali lekcyjnej, w której na stolikach uczniowskich nie znajdują się monitory ekranowe?

Wkładka topikowa przedstawiona na rysunku, zabezpieczająca jeden z obwodów elektrycznych w pewnym pomieszczeniu, zapewnia skuteczną ochronę

Który z wymienionych pomiarów umożliwia przyrząd podłączony w sposób przedstawiony na rysunku?

Który z przedstawionych na rysunkach mierników nie będzie przydatny podczas pomiarów skuteczności ochrony przeciwporażeniowej w układzie sieciowym TN-C?

W celu oceny stanu technicznego instalacji elektrycznej łazienki dokonano jej oględzin i pomiarów. Na podstawie wyników pomiarów zamieszczonych w tabeli określ uszkodzenie powstałe w instalacji.

W tabeli zamieszczono wyniki okresowych pomiarów impedancji pętli zwarcia instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S. Jaka jest najbardziej prawdopodobna przyczyna zwiększonej wartości Zs w sypialni?

Wskaż miernik do bezpośredniego pomiaru napięcia na uzwojeniu wzbudzenia maszyny synchronicznej.

Które urządzenie należy zastosować do pomiaru temperatury obudowy i łożysk urządzenia napędowego?

Na podstawie charakterystyki M = f(s) silnika indukcyjnego przedstawionej na rysunku, określ przedział poślizgu dla pełnego zakresu pracy stabilnej maszyny.

Którym z wymienionych przewodów należy zastąpić uszkodzony przewód OW 4×2,5 mm² zasilający silnik indukcyjny trójfazowy, który napędza maszynę w warsztacie ślusarskim?

W celu oceny stanu technicznego instalacji elektrycznej łazienki dokonano jej oględzin i pomiarów.
Na podstawie wyników pomiarów zamieszczonych w tabeli określ uszkodzenie powstałe w instalacji.

W tabeli zamieszczono wyniki okresowych pomiarów impedancji pętli zwarcia instalacji elektrycznej budynku mieszkalnego wykonanej w układzie TN-S. Jaka jest najbardziej prawdopodobna przyczyna zwiększonej wartości Z_s w sypialni?
