Technik Mechatronik - ELM.06 - Lista pytań egzaminacyjnych | Egzaminy Zawodowe

ELM.06 Pytanie 561

Eksploatacja i programowanie …

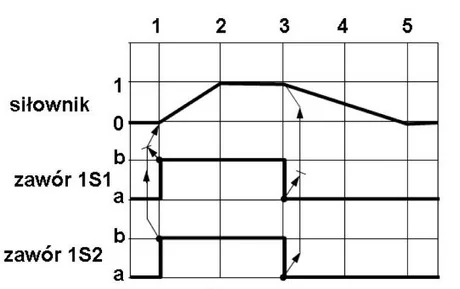

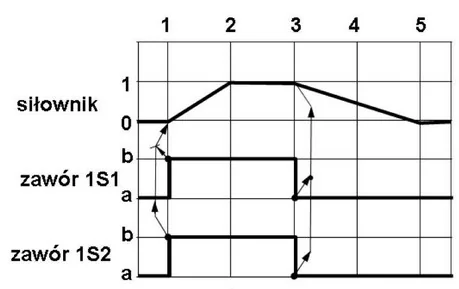

Na podstawie diagramu pracy siłownika określ, co inicjuje proces wysuwu tłoka siłownika 1 A.

A. Przesterowanie w stan "b" zaworów 1V i 0V

B. Przesterowanie w stan "b" zaworu 1V lub 0V

C. Przesterowanie w stan "a" zaworów 1V i 0V

D. Przesterowanie w stan "a" zaworu 1V lub 0V

ELM.06 Pytanie 562

Eksploatacja i programowanie …

Na rysunku przedstawiono diagram działania jednego z bloków funkcyjnych sterownika PLC. Jest to blok

A. zegara czasowego TOF.

B. licznika impulsów zliczającego w górę.

C. licznika impulsów zliczającego w dół.

D. zegara czasowego TON.

ELM.06 Pytanie 563

Eksploatacja i programowanie …

Którego symbolu graficznego należy użyć na diagramie drogowym w celu przedstawienia elementu sygnałowego START?

A. B.

B. D.

C. A.

D. C.

ELM.06 Pytanie 564

Eksploatacja i programowanie …

Obciążalność prądowa wyjść cyfrowych sterownika PLC 24 V DC wynosi 0,7 A. Określ maksymalną wartość mocy odbiornika, który dołączony do wyjścia sterownika, będzie pobierał prąd mniejszy od dopuszczalnego.

A. 15 W

B. 20 W

C. 10 W

D. 5 W

ELM.06 Pytanie 565

Eksploatacja i programowanie …

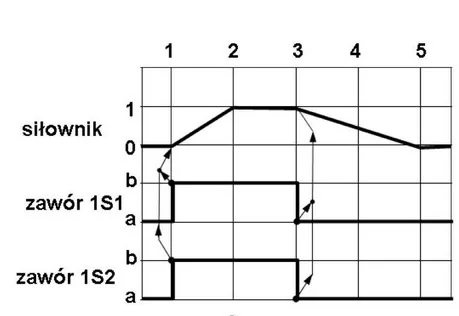

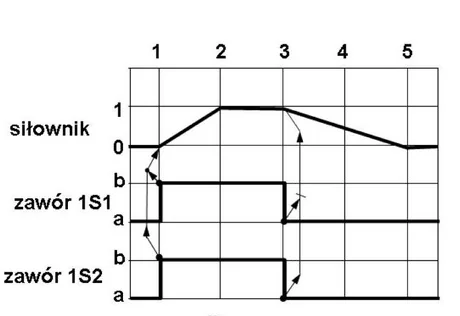

W jaki sposób należy narysować diagram czasowy obrazujący przebieg pracy siłownika działającego zgodnie z przedstawionym opisem?

A. C.

B. D.

C. B.

D. A.

ELM.06 Pytanie 566

Eksploatacja i programowanie …

W układzie hydraulicznym maksymalne ciśnienie robocze cieczy wynosi 20 MPa. Jaki minimalny zakres pomiarowy powinien mieć manometr zainstalowany w tym układzie?

A. 0÷250 barów.

B. 0÷160 barów.

C. 0÷25 barów.

D. 0÷10 barów.

ELM.06 Pytanie 567

Eksploatacja i programowanie …

W urządzeniu mechatronicznym należy zastosować dwupołożeniową regulację temperatury. Który regulator spełnia te wymagania?

A. Dwustawny.

B. PID.

C. Proporcjonalny.

D. PI.

ELM.06 Pytanie 568

Eksploatacja i programowanie …

Który z zaworów należy uwzględnić w układzie sterowania pneumatycznego, aby umożliwić zwiększenie prędkości wsuwu tłoczyska siłownika?

A. Zwrotny, sterowany.

B. Podwójnego sygnału.

C. Przełącznika obiegu.

D. Szybkiego spustu.

ELM.06 Pytanie 569

Eksploatacja i programowanie …

Na podstawie zamieszczonych danych katalogowych wskaż, który z czujników jest czujnikiem indukcyjnym typu PNP z zestykiem rozwiernym?

A. TID0801RP

B. TID0801ZP

C. TID0801ZN

D. TID0801RN

ELM.06 Pytanie 570

Eksploatacja i programowanie …

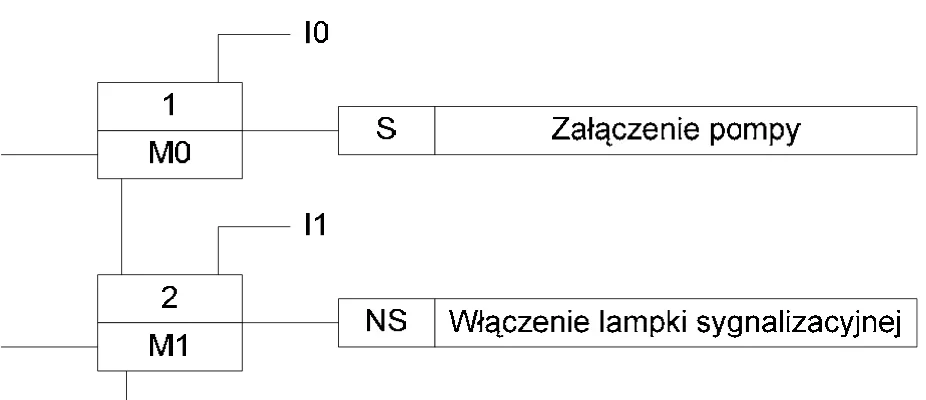

W których elementach sieci SFC stosowane są symbole literowe N, S, D?

A. Opisach zmiennych.

B. Oznaczeniach tranzycji.

C. Kwalifikatorach działania.

D. Symbolach kroków.

ELM.06 Pytanie 571

Eksploatacja i programowanie …

Którego elementu należy użyć, aby w układzie elektropneumatycznym sprawdzić, czy siłownik docisnął detal z odpowiednią siłą?

A. B.

B. A.

C. C.

D. D.

ELM.06 Pytanie 572

Eksploatacja i programowanie …

Na podstawie schematu elektrycznego układu sterowania i zamieszczonych danych katalogowych określ liczbę i typ przycisków, które należy zamówić do montażu układu.

A. Przycisk CP2-10G-01, przycisk CP2-10R-10

B. Przycisk CP1-10G-01, przycisk CP1-10R-10

C. Przycisk CP1-10G-10, przycisk CP1-10R-01

D. Przycisk CP2-10G-10, przycisk CP2-10R-01

ELM.06 Pytanie 573

Eksploatacja i programowanie …

Który z zaworów należy uwzględnić w projektowanym układzie sterowania pneumatycznego, aby umożliwić zmniejszenie prędkości wsuwu tłoczyska siłownika?

A. D.

B. C.

C. B.

D. A.

ELM.06 Pytanie 574

Eksploatacja i programowanie …

Którego symbolu należy użyć, pisząc program dla sterownika PLC, jeżeli należy odwołać się do 8-bitowej komórki pamięci wewnętrznej typu M?

A. M0.0

B. MB0

C. MD0

D. MV0

ELM.06 Pytanie 575

Eksploatacja i programowanie …

Jaką funkcję logiczną realizuje program zapisany w języku IL (STL)?

A. EXOR

B. NOR

C. NOT

D. OR

ELM.06 Pytanie 576

Eksploatacja i programowanie …

Jaką funkcję logiczną realizuje blok przedstawiony na rysunku?

A. NOT

B. NOR

C. OR

D. AND

ELM.06 Pytanie 577

Eksploatacja i programowanie …

Jaką funkcję logiczną realizuje program zapisany w języku LD?

A. NAND

B. NOR

C. EXNOR

D. EXOR

ELM.06 Pytanie 578

Eksploatacja i programowanie …

Jaki będzie stan na wyjściu Q0.3 w przypadku jednoczesnego podania sygnału logicznego "1″ na wejście 10.0 i 10.2?

A. Zabroniony.

B. Niski.

C. Wysoki.

D. Nieustalony.

ELM.06 Pytanie 579

Eksploatacja i programowanie …

Na podstawie fragmentu algorytmu przedstawionego za pomocą sieci GRAFCET określ, jaki warunek musi być spełniony, aby został wykonany krok 8.

A. S1 = 0 i S2 = 1 i S3 = 0 i S4 = 0

B. S1 = 1 lub S2 = 0 lub S3 = 1 lub S4 = 1

C. S1 = 0 lub S2 = 1 lub S3 = 0 lub S4 = 0

D. S1 = 1 i S2 = 0 i S3 = 1 i S4 = 1

ELM.06 Pytanie 580

Eksploatacja i programowanie …

Co należy wpisać w miejscu oznaczonym pytajnikami (??.?), aby przedstawiony poniżej program zapamiętywał stan wysoki na wyjściu Q0.0, po podaniu sygnału logicznego "1″ na wejścia 10.0 i 10.1?

A. Q0.0

B. I0.0

C. I0.2

D. Q0.1

ELM.06 Pytanie 581

Eksploatacja i programowanie …

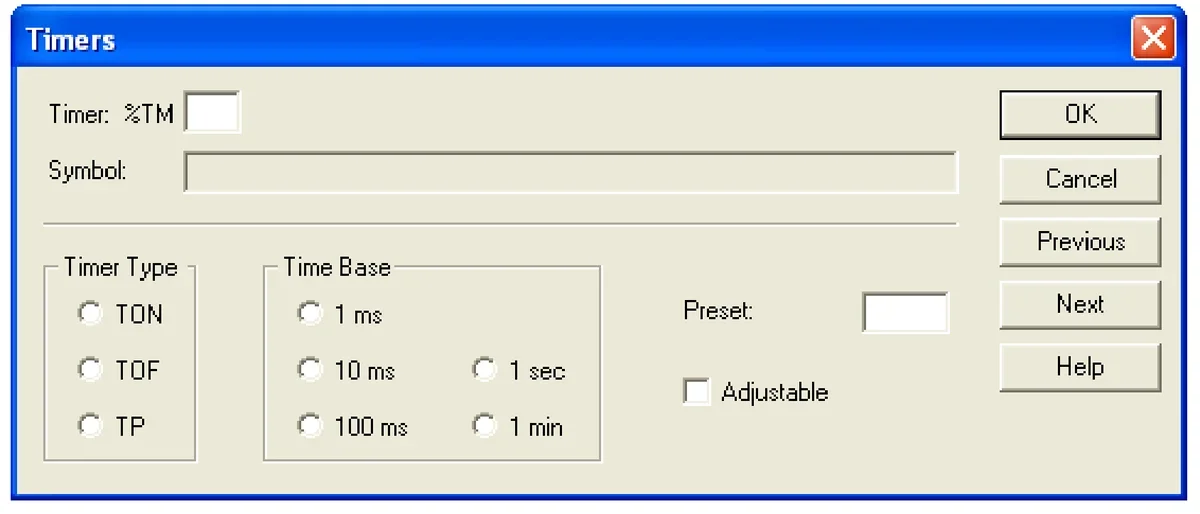

Którego bloku funkcjonalnego należy użyć w programie, jeżeli zachodzi konieczność zapamiętania czasu, w którym wystąpiło przerwanie sygnału na wejściu uaktywniającym timer?

A. TON

B. TP

C. TOF

D. TONR

ELM.06 Pytanie 582

Eksploatacja i programowanie …

Na diagramie stanów został przedstawiony cykl pracy siłownika 1A i zaworu roboczego sterującego tym siłownikiem. Określ, w jakim momencie pracy siłownika rozpoczyna się odliczanie opóźnienia czasowego 2 s.

A. Przesterowania zaworu roboczego w stan "b".

B. Rozpoczęcia wysuwania się siłownika 1A.

C. Uruchomienia elementu sygnałowego S1.

D. Przesterowania zaworu roboczego w stan "a".

ELM.06 Pytanie 583

Eksploatacja i programowanie …

Której instrukcji należy użyć w programie pisanym w języku LD, aby zapamiętany został stan wysoki na wyjściu sterownika PLC?

A. C.

B. B.

C. A.

D. D.

ELM.06 Pytanie 584

Eksploatacja i programowanie …

Do sterownika wgrano program przedstawiony na rysunku. Na których wejściach muszą być ustawione sygnały logiczne "1″, aby na wyjściu Q0.1 pojawił się sygnał logiczny "1″?

A. I0.1 i l0.0

B. I0.2 lub I0.3

C. I0.1 lub I0.0

D. I0.2 i I0.3

ELM.06 Pytanie 585

Eksploatacja i programowanie …

Do sterownika PLC wgrano program przedstawiony na rysunku. Na wyjściu Q0.1 pojawi się sygnał logiczny "1″, jeżeli:

A. I0.1 = 0, I0.2 = 0, I0.3 = 1, I0.4 = 1

B. I0.1 = 1, I0.2 = 1, I0.3 = 0, I0.4 = 1

C. I0.1 = 1, I0.2 = 0, I0.3 = 1, I0.4 = 1

D. I0.1 = 1, I0.2 = 1, I0.3 = 0, I0.4 = 0

ELM.06 Pytanie 586

Eksploatacja i programowanie …

Do sterownika PLC pracującego w układzie sterowania, którego schemat przedstawiono na rys. 1, wgrano program widoczny na rys. 2. W przedstawionym układzie stycznik KI załącza i wyłącza grzałkę elektryczną. Jaki będzie skutek przerwania ciągłości przewodu łączącego wejście 10.1 z przyciskiem S2?

A. Załączenie grzałki po określonym czasie.

B. Brak możliwości załączenia grzałki.

C. Wyłączenie grzałki po określonym czasie.

D. Samoczynne załączenie grzałki.

ELM.06 Pytanie 587

Eksploatacja i programowanie …

Który z poniższych programów należy wgrać do sterownika PLC, aby podanie sygnału "1″ na wejście I0.0 ustawiało "1″ na wyjściu Q0.5, a podanie kolejnej "1″ na to wejście kasowało wyjście Q0.5?

A. D.

B. A.

C. B.

D. C.

ELM.06 Pytanie 588

Eksploatacja i programowanie …

Które stwierdzenie dotyczące działania przedstawionego programu jest prawdziwe?

A. Podanie sygnału "1" na wejścia I0.2 lub M0.3 spowoduje, że po 5 s ustawiona zostanie "1" na wyjściu Q0.4

B. Podanie sygnału "1" na wejścia I0.2 lub M0.3 spowoduje ustawienie na 5 s "1" na wyjściu Q0.4

C. Jednoczesne podanie sygnału "1" na wejścia I0.2 i M0.3 spowoduje ustawienie na 5 s "1" na wyjściu Q0.4

D. Jednoczesne podanie sygnału "1" na wejścia I0.2 i M0.3 spowoduje, że po 5 s ustawiona zostanie "1" na wyjściu Q0.4

ELM.06 Pytanie 589

Eksploatacja i programowanie …

W przedstawionym programie załączenie Q0.1 jest opóźnione w stosunku do sygnału załączającego wejścia I0.1 o 5 sekund. Jaką wartość należy ustawić na wejściu PT układu czasowego, aby opóźnienie to wzrosło do 15 minut?

A. 1500

B. 6000

C. 9000

D. 150

ELM.06 Pytanie 590

Eksploatacja i programowanie …

Którego z przedstawionych symboli graficznych należy użyć do narysowania schematu układu elektronicznego zawierającego tranzystor bipolarny npn?

A. D.

B. B.

C. C.

D. A.

ELM.06 Pytanie 591

Eksploatacja i programowanie …

Który element urządzenia mechatronicznego, przedstawionego na schemacie jestniewłaściwie narysowany?

A. Przycisk monostabilny S1.

B. Lampka sygnalizacyjna H1.

C. Przycisk monostabilny S2.

D. Zawór elektromagnetyczny K2.

ELM.06 Pytanie 592

Eksploatacja i programowanie …

W jakim stanie znajduje się styk czujnika indukcyjnego przedstawionego na rysunku?

A. Normalnie zamkniętym.

B. Wymuszonym zamkniętym.

C. Wymuszonym otwartym.

D. Normalnie otwartym.

ELM.06 Pytanie 593

Eksploatacja i programowanie …

Którego symbolu graficznego należy użyć do przedstawienia wyłącznika krańcowego z rolką na schemacie układu pneumatycznego?

A. A.

B. D.

C. B.

D. C.

ELM.06 Pytanie 594

Eksploatacja i programowanie …

Który program służy do tworzenia rysunków 3D?

A. STEP 7

B. PCschematic

C. AutoCAD

D. FluidSim

ELM.06 Pytanie 595

Eksploatacja i programowanie …

Który z wymienionych programów służy do generowania kodów NC na obrabiarki sterowane numerycznie?

A. IntelliCAD

B. Solid Edge

C. Edgecam

D. hwentor

ELM.06 Pytanie 596

Eksploatacja i programowanie …

Zakład produkcyjny zlecił modernizację automatu wiertarskiego, który napędzany jest silnikiem indukcyjnym z czterostopniową przekładnią pasową, służącą do zmiany prędkości wirowania wrzeciona wiertarki. Modernizacja zakłada zastąpienie przekładni mechanicznej urządzeniem elektronicznym. Który z wymienionych podzespołów należy zastosować w celu realizacji tego projektu?

A. Prostownik jednopołówkowy niesterowany.

B. Przetwornicę napięcia.

C. Przetwornik analogowo-cyfrowy.

D. Przemiennik częstotliwości.

ELM.06 Pytanie 597

Eksploatacja i programowanie …

Które czynności należy wykonać w celu zaprojektowania układu kombinacyjnego asynchronicznego?

A. Opracować tabelę Karnaugha, zminimalizować funkcję, napisać równanie i na jego podstawie narysować schemat logiczny układu.

B. Sporządzić graf sekwencji, napisać program lub sporządzić schemat układu z wykorzystaniem przerzutników.

C. Sporządzić diagram czasowy, na jego podstawie napisać równanie stanu oraz narysować schemat z wykorzystaniem przerzutników JK.

D. Opracować algorytm metodą Grafcet, na jego podstawie napisać program dla sterownika PLC.

ELM.06 Pytanie 598

Eksploatacja i programowanie …

Które urządzenie należy zastosować w celu zmniejszenia natężenia prądu rozruchowego silnika indukcyjnego, napędzającego urządzenia mechatroniczne?

A. Zabezpieczenie nadprądowe.

B. Sterownik PLC.

C. Włącznik z opóźnieniem.

D. Układ miękkiego startu.

ELM.06 Pytanie 599

Eksploatacja i programowanie …

Na rysunku zamieszczono schemat blokowy procesu pakowania kul. Którego modułu funkcyjnego należy użyć w programie realizującym ten proces?

A. NOP

B. TOF

C. TON

D. CTU

ELM.06 Pytanie 600

Eksploatacja i programowanie …

Na jakie napięcie znamionowe powinna być wykonana cewka stycznika K1 w układzie przedstawionym na schemacie?

A. 110 V DC

B. 230 V AC

C. 380 V DC

D. 400 V AC
