Pytanie 1
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Wyniki egzaminu
Informacje o egzaminie:
- Zawód: Technik elektronik
- Kwalifikacja: ELM.05 - Eksploatacja urządzeń elektronicznych
- Data rozpoczęcia: 7 kwietnia 2025 13:38
- Data zakończenia: 7 kwietnia 2025 13:56
Egzamin zdany!
Wynik: 21/40 punktów (52,5%)
Wymagane minimum: 20 punktów (50%)
Szczegółowe wyniki:
Pytanie 2
Mostek wykorzystywany jest do pomiaru parametrów cewek indukcyjnych?
A. Wiena
B. Thomsona
C. Wheatstone'a
D. Maxwella
Mostek Maxwella to naprawdę fajny układ do pomiarów cewek. Dzięki niemu można zmierzyć różne parametry, jak indukcyjność czy rezystancję, a wszystko to w miarę dokładnie. Działa na zasadzie równowagi, więc można określić indukcyjność bez zakłócania innych wartości w obwodzie. W laboratoriach elektronicznych i inżynieryjnych jest wykorzystywany do testowania różnych komponentów, jak transformatory czy dławiki. Ważne jest też, że mostek Maxwella spełnia normy IEC i IEEE, co daje nam pewność, że pomiary są rzetelne. W porównaniu do mostka Wheatstone'a, który skupia się głównie na rezystancji, mostek Maxwella ma szersze możliwości, jeśli chodzi o analizę cewek. I jeszcze jedna rzecz – dzięki pomiarom można ocenić, jak czynniki jakości (Q) wpływają na wydajność układów indukcyjnych, co jest naprawdę istotne w projektowaniu obwodów elektronicznych. Moim zdaniem, jeśli zajmujesz się elektroniką, warto znać ten mostek.
Pytanie 3
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 4
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 5
Jakie rodzaje pamięci tracą zawartość po ustaniu zasilania?
A. EPROM
B. PROM
C. RAM
D. EEPROM
Pamięci RAM (Random Access Memory) to typ pamięci, który jest ulotny, co oznacza, że wszelkie dane przechowywane w tej pamięci znikają po zaniku napięcia zasilającego. RAM jest używany w komputerach i urządzeniach mobilnych jako pamięć robocza, gdzie przechowywane są aktywne procesy i dane, które są potrzebne w danym momencie. Przykładem zastosowania RAM jest jego rola w uruchamianiu aplikacji – szybki dostęp do danych pozwala na płynne działanie systemu operacyjnego oraz aplikacji. W standardach komputerowych, takich jak DDR (Double Data Rate), pamięci RAM są klasyfikowane według prędkości i wydajności, co wpływa na ogólną wydajność systemu. W praktyce, większa ilość pamięci RAM pozwala na uruchamianie większej liczby aplikacji jednocześnie i wydajniejsze przetwarzanie danych.
Pytanie 6
Podczas konserwacji systemu sygnalizacji włamania i napadu nie jest konieczne sprawdzenie
A. działania obwodów sabotażowych
B. działania czujek alarmowych
C. wysokości zamontowania manipulatora
D. poziomu naładowania akumulatora
Wysokość zamontowania manipulatora nie jest elementem, który wpływa na funkcjonalność systemu sygnalizacji włamania i napadu, co czyni tę odpowiedź prawidłową. W ramach konserwacji systemu kluczowe jest sprawdzenie działania obwodów sabotażowych, poziomu naładowania akumulatora oraz czujek alarmowych. Obwody sabotażowe mają na celu zabezpieczenie urządzeń przed próbami ich usunięcia lub zniszczenia, co jest kluczowe dla utrzymania integralności systemu. Poziom naładowania akumulatora jest istotny, aby zapewnić ciągłość zasilania w przypadku awarii energetycznej, a czujki alarmowe są pierwszym ogniwem detekcji intruza. Dlatego w praktyce, podejście do konserwacji powinno uwzględniać te elementy w celu zapewnienia sprawności systemu. Zgodnie z normami branżowymi, regularne przeglądy tych komponentów powinny być integralną częścią procedur konserwacyjnych, co zapewnia bezpieczeństwo użytkowników oraz ich mienia.
Pytanie 7
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 8
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 9
Przy wymianie uszkodzonego kondensatora, co należy zrobić?
A. wprowadzić kondensator o pojemności o 30% większej niż znamionowa
B. wprowadzić kondensator o tych samych wymiarach
C. wprowadzić kondensator o pojemności identycznej z tą odczytaną z urządzenia pomiarowego po zbadaniu uszkodzonego kondensatora
D. wprowadzić kondensator o pojemności zgodnej z wartością znamionową uzyskaną z schematu urządzenia
Wstawienie kondensatora o pojemności odpowiadającej pojemności znamionowej odczytanej ze schematu urządzenia jest kluczowe dla zapewnienia prawidłowego działania układów elektronicznych. Kondensatory są komponentami, które pełnią istotne funkcje w obwodach, takie jak filtracja, przechowywanie energii czy stabilizacja napięcia. Użycie kondensatora o właściwej pojemności zapewnia, że układ pracuje zgodnie z założeniami projektowymi. Na przykład, w aplikacjach audio, niewłaściwa pojemność może prowadzić do zniekształceń dźwięku, a w obwodach zasilania, do niestabilności napięcia. Praktyczne podejście do wymiany kondensatorów obejmuje także przestrzeganie norm, takich jak IEC 60384, które regulują klasyfikację, parametry i metody testowania kondensatorów. Zachowanie tych standardów zapewnia bezpieczeństwo i niezawodność urządzenia. Ponadto, w przypadku wymiany kondensatora, warto również zwrócić uwagę na jego napięcie pracy oraz typ (elektrolityczny, ceramiczny, mylarowy itp.), co jest zgodne z dobrą praktyką serwisową.
Pytanie 10
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 11
Proces polegający na wydobyciu z sygnału zmodulowanego wysokiej częstotliwości sygnału użytecznego o niskiej częstotliwości, to
A. demodulacji
B. filtrowaniu
C. prostownie
D. modulacji
Demodulacja to naprawdę ważny proces w komunikacji. W skrócie, chodzi o to, że wyciągamy sygnał informacyjny z nośnika, który ma wysoką częstotliwość. Dzięki temu możemy później przetwarzać te informacje. Właściwie to bez demodulacji nie byłoby wielu technologii, które znamy, jak na przykład telefonia komórkowa czy systemy satelitarne. Kiedy mamy transmisję FM, demodulator bada zmiany częstotliwości sygnału, żeby odbudować oryginalny dźwięk. Zresztą, demodulacja jest używana w odbiornikach radiowych i telewizyjnych, gdzie pozwala nam odebrać to, co jest przesyłane. Nawet standardy, takie jak Wi-Fi, polegają na tych technikach, żeby skutecznie przesyłać dane. Dlatego, rozumienie demodulacji jest super ważne dla osób zajmujących się telekomunikacją i przetwarzaniem sygnałów.
Pytanie 12
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 13
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 14
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 15
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 16
W dokumentacji urządzenia podano, że zakres napięcia zasilania wynosi od 10,8 V do 14,4 V. Wskaż odpowiednie ustawienie zasilacza w momencie uruchamiania tego układu.
A. 15,4 V
B. 13,8 V
C. 18,7 V
D. 10,1 V
Wybór napięcia zasilania 13,8 V jest właściwy, ponieważ mieści się w określonym zakresie napięcia zasilania urządzenia, wynoszącym od 10,8 V do 14,4 V. Ustalając napięcie na poziomie 13,8 V, zapewniamy stabilne zasilanie, które jest optymalne dla wielu urządzeń elektronicznych, w tym systemów telekomunikacyjnych i innych aplikacji wymagających precyzyjnego zasilania. Utrzymanie napięcia w tym zakresie nie tylko zapewnia prawidłową pracę układu, ale także minimalizuje ryzyko uszkodzenia komponentów. W praktyce, wiele zasilaczy ma możliwość precyzyjnego ustawienia napięcia, co pozwala na dostosowanie do specyficznych wymagań urządzenia. Zgodnie ze standardami branżowymi, takich jak IEC 60950, ważne jest, aby unikać zasilania urządzeń napięciem powyżej ich maksymalnych specyfikacji, co może prowadzić do uszkodzeń termicznych lub innych awarii. Dlatego też, wybór 13,8 V jako napięcia zasilania jest nie tylko poprawny, ale również praktycznie zalecany dla zapewnienia długotrwałej i niezawodnej pracy układu.
Pytanie 17
Podczas podłączania czujki akustycznej typu NC do centrali alarmowej w układzie EOL, trzeba szeregowo z kontaktem alarmowym tej czujki podłączyć
A. kondensator
B. rezystor
C. termistor
D. diodę
Podłączenie rezystora szeregowo ze stykiem alarmowym czujki akustycznej typu NC (Normalnie Zamknięty) w konfiguracji EOL (End of Line) jest kluczowe dla zapewnienia właściwego działania systemu alarmowego. Rezystor pełni rolę elementu zabezpieczającego oraz sygnalizującego stan linii. W konfiguracji EOL, rezystor jest umieszczony na końcu obwodu, co pozwala na monitorowanie wartości rezystancji. W przypadku zwarcia, rezystancja liniowa spadnie, co aktywuje alarm. Natomiast w przypadku otwarcia linii, rezystancja wzrośnie, również inicjując sygnał alarmowy. Zastosowanie rezystora zgodnie z normami, takimi jak EN 50131, zapewnia większą niezawodność systemu alarmowego, a także minimalizuje ryzyko fałszywych alarmów. Przykładowo, w instalacjach monitorujących systemy zabezpieczeń, takich jak ochrona obiektów, poprawne użycie rezystora EOL jest standardem branżowym, który zwiększa efektywność i bezpieczeństwo systemu.
Pytanie 18
Do jakiej klasy urządzeń energoelektronicznych należy przekształtnik zwany czoperem?
A. Bezpośrednich konwerterów prądu stałego
B. Pośrednich konwerterów prądu stałego
C. Pośrednich konwerterów częstotliwości
D. Bezpośrednich konwerterów częstotliwości
Pojęcie przekształtników energetycznych może być dość skomplikowane i zrozumienie tego wymaga znajomości wielu różnych typów przekształtników. Zwłaszcza ważne jest, by wiedzieć, czym się różnią przekształtniki bezpośrednie od pośrednich. Bezpośrednie przekszładniki prądu stałego, jak czoper, działają tak, że nie potrzebują żadnych pośrednich form, żeby zmieniać energię elektryczną. Natomiast pośrednie przekształtniki, typu przekształtniki częstotliwości, najpierw potrzebują zamienić prąd stały na zmienny, co wiąże się z większymi stratami energii i złożonością. Często myli się czopery z pośrednimi przekształtnikami lub przekształtnikami częstotliwości, co może prowadzić do złych decyzji w inżynierii. Niedokładne rozumienie zasad działania różnych przekształtników, ich zastosowań i ograniczeń, może wprowadzać w błąd i prowadzić do naprawdę nieodpowiednich wyborów projektowych.
Pytanie 19
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 20
Użytkownik systemu komputerowego zgłosił brak łączności z internetem. Jest on połączony z siecią domową za pomocą bezprzewodowego połączenia z routerem Wi-Fi. Próby zresetowania routera oraz karty Wi-Fi nie przyniosły efektów. Użytkownik nie ma problemów z dostępem do internetu w innych sieciach. Wskaż możliwą usterkę.
A. Przerwa w kablu dostarczającym sygnał WAN do routera
B. Zbyt niskie napięcie zasilania routera
C. Uszkodzona karta Wi-Fi
D. Funkcjonowanie routera na tym samym kanale co sąsiednia sieć
Odpowiedzi, które mówią o zbyt niskim napięciu w routerze, o tym, że router działa na tym samym kanale co sieć sąsiednia, czy o uszkodzonej karcie Wi-Fi, mają błędne założenia dotyczące źródeł problemu. Zbyt niskie napięcie może oczywiście wpływać na działanie routera, ale w tej sytuacji nie zauważyłeś spadków wydajności ani niestabilności urządzenia. Problemy z kanałem Wi-Fi mogą być istotne, ale jeśli łączysz się z innymi sieciami bez kłopotów, a problem występuje tylko w konkretnej sieci, to to nie kanał jest przyczyną. Uszkodzona karta Wi-Fi wydaje się mało prawdopodobna, bo w innym przypadku miałbyś problem z połączeniem w innych sieciach, a tu słychać, że jest wszystko w porządku w tej samej sieci. Takie myślenie często bierze się z braku pełnego zrozumienia, jak działają sieci komputerowe oraz jakie są zależności między różnymi elementami infrastruktury. Lepiej skupić się na sprawdzeniu fizycznych połączeń i konfiguracji, zamiast myśleć o potencjalnych problemach ze sprzętem.
Pytanie 21
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 22
Do dokumentacji konstrukcyjnej nie zalicza się
A. karta kalkulacyjna
B. dokumentacja opisowa
C. rysunek techniczny mechaniczny
D. rysunek techniczny elektryczny
Karta kalkulacyjna nie jest elementem dokumentacji konstrukcyjnej, ponieważ jej głównym celem jest wspieranie analizy i obliczeń, a nie bezpośrednie przedstawienie informacji technicznych dotyczących budowy czy projektowania. Dokumentacja konstrukcyjna zwykle obejmuje rysunki techniczne, zarówno elektryczne, jak i mechaniczne, które przedstawiają szczegółowe informacje o konstrukcji, zastosowanych materiałach oraz technologiach. Rysunek techniczny elektryczny ilustruje układy elektryczne, a rysunek techniczny mechaniczny pokazuje detale mechaniczne, takie jak wymiary, tolerancje i materiały. Dokumentacja opisowa zawiera natomiast ogólne informacje oraz specyfikacje techniczne dotyczące projektu, co jest niezbędne do zrozumienia celu i wymagań konstrukcyjnych. Na podstawie norm, takich jak PN-EN 61082 dotycząca dokumentacji technicznej, możemy zauważyć, że odpowiednie dokumenty muszą być starannie przygotowane, aby zapewnić zgodność z wymaganiami projektowymi oraz bezpieczeństwem użytkowania. Przykład zastosowania tej wiedzy można zobaczyć w procesie projektowania nowych urządzeń, gdzie każda z tych dokumentacji odgrywa kluczową rolę w komunikacji pomiędzy zespołami inżynieryjnymi.
Pytanie 23
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 24
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 25
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 26
Podczas podłączania czujki do rozbicia szyby do systemu alarmowego, konieczne jest użycie kabla
A. RG-6
B. YTDY 2x0,5 mm2
C. RG-59
D. YTDY 8x0,5 mm2
Jeżeli wybierzesz zły przewód do czujki zbicia szyby, to może to naprawdę namieszać w działaniu alarmu. Przewód RG-59, mimo że jest popularny w systemach telewizyjnych, nie nadaje się do alarmów. Dlaczego? Bo jest koncentryczny i nie jest zbudowany do przesyłania sygnałów z czujek, które potrzebują czegoś bardziej elastycznego. A do tego nie ma wystarczającej liczby żył, żeby zasilać czujkę i przesyłać do niej sygnał. Z kolei RG-6 też nie sprawdzi się w alarmach, jego parametry elektryczne są za słabe. Dobre dobranie przewodu to kluczowa sprawa, bo inaczej mogą się zdarzać fałszywe alarmy albo brak reakcji w momencie, gdy coś się dzieje. Przewód YTDY 2x0,5 mm2, chociaż może wydawać się odpowiedni, także nie ma tyle żył, ile potrzeba dla bardziej skomplikowanych systemów alarmowych. Te błędy w wyborze wynikają często z braku znajomości specyfiki zabezpieczeń i standardów, z którymi warto się zapoznać przed podjęciem decyzji o instalacji. Każdy szczegół w systemie alarmowym, w tym przewody, powinien być dobrze przemyślany, żeby wszystko działało jak należy.
Pytanie 27
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 28
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 29
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 30
Jakiego typu kabel wykorzystuje się do przesyłania cyfrowych sygnałów audio zgodnie ze standardem TOSLINK?
A. Kabel światłowodowy
B. Kabel koncentryczny
C. Kabel symetryczny
D. Kabel skrętkowy
Wybór kabli koncentrycznych, symetrycznych czy skrętkowych sugeruje pewne nieporozumienia dotyczące technologii transmisji sygnału audio. Kable koncentryczne są wykorzystywane w wielu zastosowaniach, takich jak telewizja kablowa czy sieci komputerowe, jednak do przesyłania sygnałów cyfrowych audio w standardzie TOSLINK się nie nadają. Zastosowanie kabla koncentrycznego w kontekście TOSLINK mogłoby prowadzić do degradacji sygnału, ponieważ nie jest przystosowany do przesyłania danych w formacie optycznym. Kable symetryczne, na przykład XLR, stosowane są głównie w profesjonalnych systemach audio, ale również nie mają zastosowania w standardzie TOSLINK, który wymaga specjalistycznych kabli światłowodowych, aby zrealizować właściwe przesyłanie sygnału. Skrętka, z kolei, jest powszechnie używana w sieciach komputerowych, ale w przypadku przesyłania sygnałów audio w technologii TOSLINK również jest niewłaściwym wyborem, ponieważ nie obsługuje optycznego formatu transmisji. Każda z tych pomyłek wynika z braku zrozumienia zasad działania różnorodnych typów kabli i ich zastosowań w kontekście przesyłania sygnałów audio, co jest kluczowe dla osiągnięcia wysokiej jakości dźwięku.
Pytanie 31
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 32
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 33
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 34
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 35

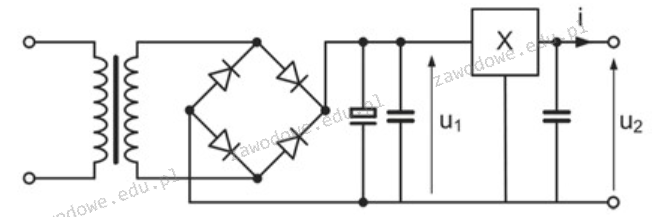

Na rysunku pokazano schemat ideowy zasilacza stabilizowanego, w którym uszkodzeniu uległ stabilizator napięcia zaznaczony symbolem X. Ze względu na uszkodzenie obudowy stabilizatora nie jest możliwa identyfikacja jego oznaczeń. Zgodnie z instrukcją serwisową zasilacza wartości zaznaczonych na rysunku napięć i prądów są następujące: U1 = 20 V, U2= 15 V, I = 1,8 A. W tabeli wymieniono listę dostępnych zamienników stabilizatora wraz z wartościami wybranych parametrów elektrycznych. Jako zamiennik należy użyć stabilizatora oznaczonego symbolem
| Symbol | Maks. napięcie wejściowe | Napięcie wyjściowe | Maks. prąd wyjściowy | Typ obudowy |
|---|---|---|---|---|
| LM78M15 | 35 V | 15 V | 500 mA | TO-220 |
| LM78S15 | 35 V | 15 V | 2 A | TO-220 |
| LM7805 | 35 V | 5 V | 1 A | TO-220 |
| LM79L15 | -35 V | -15 V | 100 mA | TO-92 |
A. LM78S15
B. LM78M15
C. LM79L15
D. LM7805
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi:
Stabilizator LM78S15 jest odpowiednią odpowiedzią, ponieważ jego wyjściowe napięcie wynoszące 15 V idealnie odpowiada wymaganiom schematu, gdzie napięcie U2 wynosi 15 V. Dodatkowo, maksymalny prąd wyjściowy stabilizatora wynoszący 2 A przewyższa wymagany prąd 1,8 A, co zapewnia wystarczającą rezerwę dla stabilnej pracy zasilacza. Wybór stabilizatora z odpowiednim napięciem i prądem jest kluczowy w praktyce, aby uniknąć uszkodzeń układów zasilanych, co jest zgodne z najlepszymi praktykami w projektowaniu zasilaczy. Używanie stabilizatorów, które nie spełniają minimalnych wymagań dotyczących napięcia lub prądu, może prowadzić do niestabilności pracy urządzenia, co jest niepożądane w aplikacjach wymagających niezawodności. Dodatkowo, warto dodać, że stabilizatory SMPS (Switched Mode Power Supply) są często stosowane w nowoczesnych projektach, choć LM78S15 należy do grupy stabilizatorów liniowych, które charakteryzują się prostotą zastosowania oraz niskim poziomem szumów, co czyni je popularnym wyborem w wielu projektach elektronicznych.
Stabilizator LM78S15 jest odpowiednią odpowiedzią, ponieważ jego wyjściowe napięcie wynoszące 15 V idealnie odpowiada wymaganiom schematu, gdzie napięcie U2 wynosi 15 V. Dodatkowo, maksymalny prąd wyjściowy stabilizatora wynoszący 2 A przewyższa wymagany prąd 1,8 A, co zapewnia wystarczającą rezerwę dla stabilnej pracy zasilacza. Wybór stabilizatora z odpowiednim napięciem i prądem jest kluczowy w praktyce, aby uniknąć uszkodzeń układów zasilanych, co jest zgodne z najlepszymi praktykami w projektowaniu zasilaczy. Używanie stabilizatorów, które nie spełniają minimalnych wymagań dotyczących napięcia lub prądu, może prowadzić do niestabilności pracy urządzenia, co jest niepożądane w aplikacjach wymagających niezawodności. Dodatkowo, warto dodać, że stabilizatory SMPS (Switched Mode Power Supply) są często stosowane w nowoczesnych projektach, choć LM78S15 należy do grupy stabilizatorów liniowych, które charakteryzują się prostotą zastosowania oraz niskim poziomem szumów, co czyni je popularnym wyborem w wielu projektach elektronicznych.
Pytanie 36
Uziemiająca opaska na nadgarstku osoby zajmującej się montażem lub wymianą układów scalonych chroni przed
A. poparzeniem spoiwem o wysokiej temperaturze
B. uszkodzeniem układów scalonych
C. uszkodzeniem narzędzi montażowych
D. porażeniem przez wysokie napięcie
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi:
Opaska uziemiająca na przegubie ręki pracownika montującego lub wymieniającego układy scalone pełni kluczową rolę w ochronie wrażliwych komponentów elektronicznych przed uszkodzeniem. Uziemienie pozwala na odprowadzenie ładunków statycznych, które mogą gromadzić się na ciele pracownika, co jest szczególnie istotne w kontekście pracy z układami scalonymi. Stanowią one elementy o małych wymiarach i dużej wrażliwości na zmiany potencjału elektrycznego. Niekontrolowane wyładowania elektrostatyczne (ESD) mogą prowadzić do uszkodzenia delikatnych struktur wewnętrznych układów, co często skutkuje ich całkowitą awarią. W praktyce, stosowanie opasek uziemiających jest szeroko rekomendowane przez organizacje standaryzacyjne, takie jak IPC (Institute for Printed Circuits) oraz ANSI/ESD S20.20, które definiują najlepsze praktyki w zakresie ochrony ESD. Regularne używanie takich rozwiązań w środowiskach montażowych oraz serwisowych jest niezbędne dla zapewnienia długotrwałej funkcjonalności i niezawodności układów scalonych.
Opaska uziemiająca na przegubie ręki pracownika montującego lub wymieniającego układy scalone pełni kluczową rolę w ochronie wrażliwych komponentów elektronicznych przed uszkodzeniem. Uziemienie pozwala na odprowadzenie ładunków statycznych, które mogą gromadzić się na ciele pracownika, co jest szczególnie istotne w kontekście pracy z układami scalonymi. Stanowią one elementy o małych wymiarach i dużej wrażliwości na zmiany potencjału elektrycznego. Niekontrolowane wyładowania elektrostatyczne (ESD) mogą prowadzić do uszkodzenia delikatnych struktur wewnętrznych układów, co często skutkuje ich całkowitą awarią. W praktyce, stosowanie opasek uziemiających jest szeroko rekomendowane przez organizacje standaryzacyjne, takie jak IPC (Institute for Printed Circuits) oraz ANSI/ESD S20.20, które definiują najlepsze praktyki w zakresie ochrony ESD. Regularne używanie takich rozwiązań w środowiskach montażowych oraz serwisowych jest niezbędne dla zapewnienia długotrwałej funkcjonalności i niezawodności układów scalonych.
Pytanie 37
Transformator, którego uzwojenie pierwotne składa się z 500 zwojów, jest zasilany z sieci o napięciu 230 V. Urządzenie to ma dwa uzwojenia wtórne. Ile zwojów musi mieć każde z tych uzwojeń, aby osiągnąć napięcie 2 x 23 V na zaciskach wtórnych transformatora?
A. 250
B. 50
C. 100
D. 25
Brak odpowiedzi na to pytanie.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź 50 zwojów uzwojenia wtórnego jest poprawna, ponieważ transformator działa na zasadzie proporcjonalności między liczbą zwojów w uzwojeniu pierwotnym a napięciem na uzwojeniu wtórnym. Zastosowanie wzoru: U1/U2 = N1/N2, gdzie U1 to napięcie pierwotne, U2 to napięcie wtórne, N1 to liczba zwojów w uzwojeniu pierwotnym, a N2 to liczba zwojów w uzwojeniu wtórnym, pozwala nam obliczyć, ile zwojów potrzeba, aby uzyskać pożądane napięcie. W tym przypadku mamy U1 = 230 V, a ponieważ chcemy uzyskać 23 V na każdym z uzwojeń wtórnych, U2 = 23 V. Zatem, stosując wzór: 230 V / 23 V = 500 zwojów / N2, otrzymujemy N2 = 50. W praktyce, takie transformatory są używane w zasilaczach niskonapięciowych, gdzie wymagane jest obniżenie napięcia do wartości bezpiecznych dla urządzeń elektronicznych. Dzięki zrozumieniu tej zasady, inżynierowie mogą projektować układy zasilające z odpowiednimi parametrami elektrycznymi, co jest kluczowe dla zapewnienia efektywności i bezpieczeństwa w aplikacjach przemysłowych oraz domowych.
Odpowiedź 50 zwojów uzwojenia wtórnego jest poprawna, ponieważ transformator działa na zasadzie proporcjonalności między liczbą zwojów w uzwojeniu pierwotnym a napięciem na uzwojeniu wtórnym. Zastosowanie wzoru: U1/U2 = N1/N2, gdzie U1 to napięcie pierwotne, U2 to napięcie wtórne, N1 to liczba zwojów w uzwojeniu pierwotnym, a N2 to liczba zwojów w uzwojeniu wtórnym, pozwala nam obliczyć, ile zwojów potrzeba, aby uzyskać pożądane napięcie. W tym przypadku mamy U1 = 230 V, a ponieważ chcemy uzyskać 23 V na każdym z uzwojeń wtórnych, U2 = 23 V. Zatem, stosując wzór: 230 V / 23 V = 500 zwojów / N2, otrzymujemy N2 = 50. W praktyce, takie transformatory są używane w zasilaczach niskonapięciowych, gdzie wymagane jest obniżenie napięcia do wartości bezpiecznych dla urządzeń elektronicznych. Dzięki zrozumieniu tej zasady, inżynierowie mogą projektować układy zasilające z odpowiednimi parametrami elektrycznymi, co jest kluczowe dla zapewnienia efektywności i bezpieczeństwa w aplikacjach przemysłowych oraz domowych.
Pytanie 38
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 39
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
Pytanie 40
To pytanie jest dostępne tylko dla zalogowanych użytkowników. Zaloguj się lub utwórz konto aby zobaczyć pełną treść pytania.
Odpowiedzi dostępne po zalogowaniu.
Wyjaśnienie dostępne po zalogowaniu.
