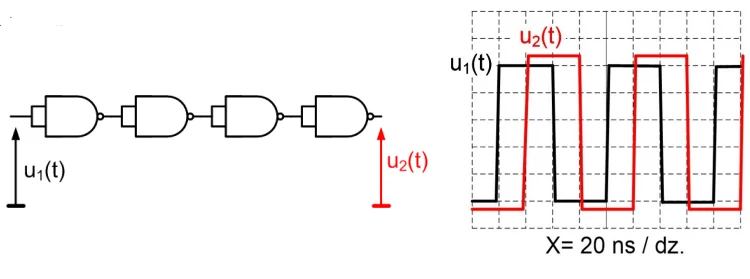

Odpowiedź 5 ns jest poprawna, ponieważ średni czas propagacji bramki NAND można obliczyć poprzez podzielenie całkowitego czasu propagacji sygnału przez liczbę bramek w łańcuchu. W tym przypadku, skoro całkowity czas propagacji wynosi 20 ns, a w łańcuchu znajduje się 4 bramki, to średni czas propagacji pojedynczej bramki wynosi 20 ns / 4 = 5 ns. W praktyce, zrozumienie czasu propagacji jest kluczowe przy projektowaniu układów cyfrowych, zwłaszcza w kontekście synchronizacji sygnałów i zapewnienia prawidłowego działania systemów. Producenci układów cyfrowych często podają wartości czasów propagacji w dokumentacji, co pozwala inżynierom na optymalizację projektów i minimalizację opóźnień sygnałów. Używanie bramek NAND w układach logicznych jest powszechne, a znajomość ich czasów propagacji pozwala na efektywne projektowanie systemów, które muszą spełniać określone parametry czasowe. Dlatego znajomość tego parametru jest tak ważna w praktycznych zastosowaniach inżynieryjnych.
Podczas analizy odpowiedzi, które nie zgadzają się z wynikiem 5 ns, można zauważyć pewne powszechne błędy myślowe. Odpowiedzi takie jak 20 ns, 10 ns, czy 15 ns mogą wynikać z mylnej interpretacji całkowitego czasu propagacji jako czasu przypisanego pojedynczej bramce. Czas propagacji odnosi się do opóźnienia sygnałowego, które występuje w każdym etapie, a w tym przypadku, suma czasów wszystkich bramek przekłada się na całkowity czas propagacji. Często w układach cyfrowych inżynierowie mogą mylić całkowity czas propagacji z czasem dla pojedynczej bramki, co prowadzi do błędnych obliczeń. Kolejnym typowym błędem jest zakładanie, że wszystkie bramki działają jednocześnie, co nie jest prawdą w kontekście kaskadowych układów logicznych, gdzie każda bramka dodaje swoje opuszczenie do całkowitego czasu. Również, przy obliczeniach czasu propagacji, istotne jest uwzględnienie topologii układu oraz charakterystyki poszczególnych bramek, a nie wyłącznie ich liczby. Takie nieścisłości mogą prowadzić do niepoprawnych wyników w analizie czasowej projektów, co jest kluczowe dla zapewnienia niezawodności i efektywności układów elektronicznych.
