ELM.06 Pytanie 201

Eksploatacja i programowanie …

W mostku Graetza, w czasie gdy w napięciowym sygnale wejściowym występuje "ujemny" półokres, to przewodzą diody

A. D4, D5, D2

B. D3, D5, D1

C. D3, D5, D2

D. D4, D5, D1

ELM.06 Pytanie 202

Eksploatacja i programowanie …

Jaką wartość napięcia znamionowego podaje się na tabliczkach znamionowych trójfazowych silników prądu przemiennego?

A. Średnią półokresową.

B. Skuteczną fazową.

C. Skuteczną międzyfazową.

D. Średnią całookresową.

ELM.06 Pytanie 203

Eksploatacja i programowanie …

Układ przedstawiony na rysunku zasilany jest napięciem

A. dwufazowym.

B. jednofazowym.

C. stałym.

D. trójfazowym.

ELM.06 Pytanie 204

Eksploatacja i programowanie …

W przedstawionym na rysunku wirniku

A. uzwojenie składa się z prętów i ma postać aluminiowej klatki.

B. końce uzwojeń połączone są w gwiazdę, początki wyprowadzone są na pierścienie ślizgowe.

C. początki i końce uzwojeń podłączone są do wycinków komutatora.

D. widoczne są dwa uzwojenia główne i pomocnicze o charakterze rezystancyjnym.

ELM.06 Pytanie 205

Eksploatacja i programowanie …

Modulacja PWM (Pulse-Width Modulation), stosowana w elektrycznych impulsowych układach sterowania i regulacji, polega na zmianie

A. amplitudy impulsu.

B. fazy impulsu.

C. częstotliwości impulsu.

D. szerokości impulsu.

ELM.06 Pytanie 206

Eksploatacja i programowanie …

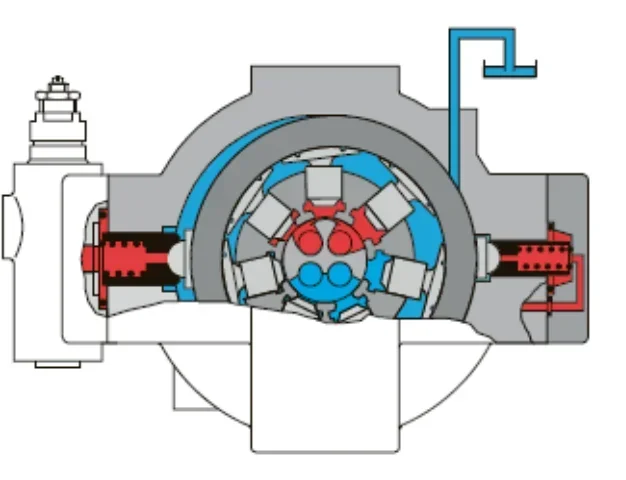

Którą pompę stosowaną do zasilania układów hydraulicznychprzedstawiono na rysunku?

A. Łopatkową.

B. Śrubową.

C. Osiową.

D. Promieniową.

ELM.06 Pytanie 207

Eksploatacja i programowanie …

Aby sprawdzić, czy w uzwojeniu cewki nie powstała przerwa należy wykonać pomiar

A. napięcia na zaciskach cewki.

B. rezystancji izolacji cewki.

C. dobroci cewki.

D. rezystancji uzwojenia cewki.

ELM.06 Pytanie 208

Eksploatacja i programowanie …

Wymiana informacji pomiędzy urządzeniami sieciowymi wymaga udziału wszystkich urządzeń sieciowych w sieci komunikacyjnej o topologii

A. magistrali.

B. pierścienia.

C. gwiazdy.

D. drzewa.

ELM.06 Pytanie 209

Eksploatacja i programowanie …

Do którego portu komputera PC należy podłączyć przedstawiony na rysunku przewód komunikacyjny?

A. USB

B. RS232

C. LPT

D. PS/2

ELM.06 Pytanie 210

Eksploatacja i programowanie …

Graf sekwencji etapów i przejść niezgodny z zasadami budowy sieci SFC zamieszczono na rysunku

A. C.

B. A.

C. D.

D. B.

ELM.06 Pytanie 211

Eksploatacja i programowanie …

Na podstawie rysunku wskaż, do których zacisków należy podłączyć napięcie 230 V, zasilające falownik wykonany w wersji jednofazowej.

A. S/L2 i T/L3

B. R/L1 i W/T3

C. R/L1 i S/L2

D. T/L3 i W/T3

ELM.06 Pytanie 212

Eksploatacja i programowanie …

Jakie jest napięcie zasilania przedstawionego na rysunku sterownika PLC?

A. 10 VDC

B. 24 VDC

C. 230 VDC

D. 230 VAC

ELM.06 Pytanie 213

Eksploatacja i programowanie …

Czujnik optyczny należy podłączyć w taki sposób, aby po zadziałaniu czujnika na wejściu cyfrowym sterownika PLC pojawiło się napięcie + 24 VDC. Który sposób podłączenia czujnika jest prawidłowy?

A. BN: +24 VDC; BU: 0 VDC; WH: +24 VDC; BK: wejście cyfrowe sterownika PLC.

B. BN: 0 VDC; BU: +24 VDC; WH: +24 VDC; BK: wejście cyfrowe sterownika PLC.

C. BN: 0 VDC; BU: +24 VDC; WH: +24 VDC; GY: wejście cyfrowe sterownika PLC.

D. BN: +24 VDC; BU: 0 VDC; WH: +24 VDC; GY: wejście cyfrowe sterownika PLC.

ELM.06 Pytanie 214

Eksploatacja i programowanie …

Zamieszczony na rysunku program realizuje funkcję

A. bramki NOR

B. bramki NAND

C. przerzutnika RS

D. przerzutnika T

ELM.06 Pytanie 215

Eksploatacja i programowanie …

W układzie przedstawionym na schemacie całkowita moc wydzielana na rezystorze R₂ wynosi

A. 28 W

B. 2 W

C. 14 W

D. 7 W

ELM.06 Pytanie 216

Eksploatacja i programowanie …

Wysunięcie tłoczyska siłownika 1Al nastąpi po wciśnięciu

A. przycisku 1S0 lub 1S1

B. przycisku 1S2 lub 1S3

C. przycisków 1S2 i 1S3

D. przycisków 1S0 i 1S1

ELM.06 Pytanie 217

Eksploatacja i programowanie …

Z jaką prędkością wiruje pole magnetyczne w silniku, którego tabliczka znamionowa przedstawiona jest na rysunku?

A. 1500 obr/min

B. 1482 obr/min

C. 3000 obr/min

D. 1990 obr/min

ELM.06 Pytanie 218

Eksploatacja i programowanie …

W układzie przedstawionym na rysunku, przy wysuniętych tłoczyskach obu siłowników przesterowane sązawory

A. 2.1, 2.3, 2.5

B. 1.1, 2.1, 2.3

C. 1.1, 2.3, 2.5

D. 1.1, 2.1, 2.5

ELM.06 Pytanie 219

Eksploatacja i programowanie …

Które elementy i w jakiej kolejności należy włączyć, aby sprawdzić działanie układu sterowania?

A. Q1, S2, S1

B. Q1, S1, S2

C. S2, Q1, S1

D. S1, Q1, S2

ELM.06 Pytanie 220

Eksploatacja i programowanie …

Fragment programu realizuje funkcję bramki

A. OR

B. NAND

C. NOR

D. AND

ELM.06 Pytanie 221

Eksploatacja i programowanie …

Wskaż czynność, którą należy wykonać przed przystąpieniem do prac konserwacyjnych instalacji sprężonego powietrza zaraz po wyłączeniu i odpowietrzeniu sprężarki oraz opróżnieniu zbiorników powietrza.

A. Oczyścić części odpowiednimi środkami chemicznymi.

B. Zakryć części i otwory czystą szmatką lub taśmą klejącą.

C. Otworzyć zawory odwadniaczy spustowych i upewnić się o braku ciśnienia w instalacji.

D. Wymienić uszkodzone elementy instalacji i wszystkie uszczelki.

ELM.06 Pytanie 222

Eksploatacja i programowanie …

Korzystając z załączonej listy przyporządkowania wejść i wyjść sterownika PLC oraz programu napisanego w języku FBD określ, które z lampek kontrolnych zaświecą się po jednoczesnym naciśnięciu przycisku S1 i S2.

A. Lampki H1 i H2

B. Lampki H3 i H1

C. Tylko lampka H3

D. Tylko lampka H2

ELM.06 Pytanie 223

Eksploatacja i programowanie …

Która czynność wykonywana podczas prac konserwacyjnych napędu elektrycznego jest niezgodna z zasadami obsługi urządzeń?

A. Odkurzenie i wyczyszczenie z brudu szmatką żeberek radiatorów.

B. Sprawdzenie pracy wentylatorów poprzez analizowanie hałasu jaki generują.

C. Sprawdzenie połączeń elektrycznych omomierzem.

D. Oczyszczenie pilnikiem zabrudzonych styków łączników.

ELM.06 Pytanie 224

Eksploatacja i programowanie …

Z zamieszczonego na rysunku fragmentu programu wynika, że w czwartym kroku

A. mieszadło wyłącza się po zadziałaniu czujnika temperatury S12

B. ogrzewanie jest włączone, mieszadło włącza się na 60 s

C. mieszadło włącza się bezpośrednio po wyłączeniu ogrzewania E1

D. ogrzewanie jest włączone, mieszadło wyłącza się na 60 s

ELM.06 Pytanie 225

Eksploatacja i programowanie …

Przyczyną szarpania i destabilizacji ruchu napędów hydraulicznych może być

A. zbyt mała lepkość oleju.

B. zapowietrzenie czynnika roboczego.

C. zbyt duża lepkość oleju.

D. nieszczelność w układzie hydraulicznym.

ELM.06 Pytanie 226

Eksploatacja i programowanie …

Na rysunku zamieszczono przebiegi czasowe układu regulacji z różnymi typami regulatorów. Symbolem literowym R oznaczono odpowiedź układu z regulatorem

A. PD

B. PID

C. PI

D. P

ELM.06 Pytanie 227

Eksploatacja i programowanie …

Jaki jest zakres zmian wartości średniej napięcia wyjściowego przedstawionego na rysunku prostownika sterowanego, jeżeli wartość skuteczna napięcia zasilającego prostownik E = 10 V? (Należy pominąć spadki napięcia na przewodzących tyrystorach.)

A. 0÷9 V

B. 0÷10 V

C. 0÷14 V

D. 10÷14 V

ELM.06 Pytanie 228

Eksploatacja i programowanie …

Napięcie wyjściowe U₀mostka Graetza zmierzone oscyloskopem ma przebieg jak na rysunku. Oznacza to, że

A. wszystkie diody są dobre.

B. wystąpiła przerwa w gałęzi z diodą D1 lub w gałęzi z diodą D3.

C. wystąpiło zwarcie diody D1 oraz zwarcie diody D3.

D. wszystkie diody są uszkodzone.

ELM.06 Pytanie 229

Eksploatacja i programowanie …

Nieszczelności w układzie smarowania lub w układzie cieczy chłodzącej, zauważone w czasie pracy urządzenia hydraulicznego należy usunąć podczas

A. planowych napraw średnich wykonywanych po demontażu całej maszyny.

B. planowych napraw bieżących bez demontażu całej maszyny.

C. przeglądu technicznego w czasie przestoju.

D. generalnego remontu maszyny.

ELM.06 Pytanie 230

Eksploatacja i programowanie …

Które zalecenie dotyczące sprawdzenia ciągłości obwodu ochronnego urządzeń wykonanych w I klasie ochronności powinno znaleźć się w dokumentacji obsługi urządzeń elektrycznych?

A. Pomiar wykonuje się między stykiem ochronnym wtyczki, a metalowymi elementami obudowy urządzenia.

B. Pomiar wykonuje się między stykiem fazowym wtyczki, a metalowymi elementami obudowy urządzenia.

C. Pomiar wykonuje się między stykiem ochronnym, a stykiem fazowym wtyczki.

D. Pomiar wykonuje się między stykiem ochronnym, a stykiem neutralnym wtyczki.

ELM.06 Pytanie 231

Eksploatacja i programowanie …

Na rysunku przedstawiono fragment programu sterownika PLC, napisanego w języku SFC. Jaki będzie przebieg sygnału na wyjściu Q0.1 sterownika po wykonaniu przez program działań w krokach 2 i 3? Na wykresach czas 0 s oznacza początek kroku 2.

A. D.

B. B.

C. C.

D. A.

ELM.06 Pytanie 232

Eksploatacja i programowanie …

W układzie przedstawionym na rysunku, po otwarciu dopływu sprężonego powietrza wysuwa się tłoczysko siłownika A2, chociaż powinno pozostać w stanie wsuniętym. Który podzespół pneumatyczny został nieprawidłowo podłączony?

A. 1V2

B. 1V4

C. OZ1

D. 1V3

ELM.06 Pytanie 233

Eksploatacja i programowanie …

Z diagramu przedstawionego na rysunku wynika, że przesterowanie zaworu rozdzielającego Y0 z pozycji b na pozycję a następuje po spełnieniu funkcji logicznej

A. B2∩B3∪S0

B. B2∩B3∩S0

C. B2∪B3∩S0

D. B2∪B3∪S0

ELM.06 Pytanie 234

Eksploatacja i programowanie …

Którego z narzędzi przedstawionych na rysunkach należy użyć do równego cięcia przewodu pneumatycznego, aby w trakcie montażu nie powstawały nieszczelności?

A. B.

B. D.

C. C.

D. A.

ELM.06 Pytanie 235

Eksploatacja i programowanie …

Umieszczony na rysunku zapis w języku SFC oznacza otwarcie zaworu 1V1

A. impulsowo.

B. warunkowo.

C. bez zapamiętania.

D. z zapamiętaniem.

ELM.06 Pytanie 236

Eksploatacja i programowanie …

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie przekładnię z pasem klinowym?

A. B.

B. D.

C. C.

D. A.

ELM.06 Pytanie 237

Eksploatacja i programowanie …

Cyfrą 1 na schemacie przekładni obiegowej oznaczono koło

A. stożkowe.

B. zębate o uzębieniu wewnętrznym.

C. zębate o uzębieniu zewnętrznym.

D. cierne.

ELM.06 Pytanie 238

Eksploatacja i programowanie …

Do przedstawienia wzajemnego usytuowania części i zespołów projektowanej maszyny służy rysunek

A. częściowy.

B. rzutowy.

C. złożeniowy.

D. zespołowy.

ELM.06 Pytanie 239

Eksploatacja i programowanie …

Który symbol należy umieścić na schemacie w miejscu oznaczonym znakiem zapytania, aby przedstawiał on zestyk czynny, zwierany po ustalonym czasie od uaktywnienia się cewki przekaźnika czasowego KT2?

A. C.

B. D.

C. B.

D. A.

ELM.06 Pytanie 240

Eksploatacja i programowanie …

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie układu cyfrowego bramkę logiczną, której wyjście Y=1 tylko wtedy, gdy A ≠ B?

A. B.

B. D.

C. A.

D. C.

Filtrowanie pytań

W mostku Graetza, w czasie gdy w napięciowym sygnale wejściowym występuje "ujemny" półokres, to przewodzą diody

Jaką wartość napięcia znamionowego podaje się na tabliczkach znamionowych trójfazowych silników prądu przemiennego?

Układ przedstawiony na rysunku zasilany jest napięciem

W przedstawionym na rysunku wirniku

Modulacja PWM (Pulse-Width Modulation), stosowana w elektrycznych impulsowych układach sterowania i regulacji, polega na zmianie

Którą pompę stosowaną do zasilania układów hydraulicznychprzedstawiono na rysunku?

Aby sprawdzić, czy w uzwojeniu cewki nie powstała przerwa należy wykonać pomiar

Wymiana informacji pomiędzy urządzeniami sieciowymi wymaga udziału wszystkich urządzeń sieciowych w sieci komunikacyjnej o topologii

Do którego portu komputera PC należy podłączyć przedstawiony na rysunku przewód komunikacyjny?

Graf sekwencji etapów i przejść niezgodny z zasadami budowy sieci SFC zamieszczono na rysunku

Na podstawie rysunku wskaż, do których zacisków należy podłączyć napięcie 230 V, zasilające falownik wykonany w wersji jednofazowej.

Jakie jest napięcie zasilania przedstawionego na rysunku sterownika PLC?

Czujnik optyczny należy podłączyć w taki sposób, aby po zadziałaniu czujnika na wejściu cyfrowym sterownika PLC pojawiło się napięcie + 24 VDC. Który sposób podłączenia czujnika jest prawidłowy?

Zamieszczony na rysunku program realizuje funkcję

W układzie przedstawionym na schemacie całkowita moc wydzielana na rezystorze R2 wynosi

Wysunięcie tłoczyska siłownika 1Al nastąpi po wciśnięciu

Z jaką prędkością wiruje pole magnetyczne w silniku, którego tabliczka znamionowa przedstawiona jest na rysunku?

W układzie przedstawionym na rysunku, przy wysuniętych tłoczyskach obu siłowników przesterowane sązawory

Które elementy i w jakiej kolejności należy włączyć, aby sprawdzić działanie układu sterowania?

Fragment programu realizuje funkcję bramki

Wskaż czynność, którą należy wykonać przed przystąpieniem do prac konserwacyjnych instalacji sprężonego powietrza zaraz po wyłączeniu i odpowietrzeniu sprężarki oraz opróżnieniu zbiorników powietrza.

Korzystając z załączonej listy przyporządkowania wejść i wyjść sterownika PLC oraz programu napisanego w języku FBD określ, które z lampek kontrolnych zaświecą się po jednoczesnym naciśnięciu przycisku S1 i S2.

Która czynność wykonywana podczas prac konserwacyjnych napędu elektrycznego jest niezgodna z zasadami obsługi urządzeń?

Z zamieszczonego na rysunku fragmentu programu wynika, że w czwartym kroku

Przyczyną szarpania i destabilizacji ruchu napędów hydraulicznych może być

Na rysunku zamieszczono przebiegi czasowe układu regulacji z różnymi typami regulatorów. Symbolem literowym R oznaczono odpowiedź układu z regulatorem

Jaki jest zakres zmian wartości średniej napięcia wyjściowego przedstawionego na rysunku prostownika sterowanego, jeżeli wartość skuteczna napięcia zasilającego prostownik E = 10 V? (Należy pominąć spadki napięcia na przewodzących tyrystorach.)

Napięcie wyjściowe U0mostka Graetza zmierzone oscyloskopem ma przebieg jak na rysunku. Oznacza to, że

Nieszczelności w układzie smarowania lub w układzie cieczy chłodzącej, zauważone w czasie pracy urządzenia hydraulicznego należy usunąć podczas

Które zalecenie dotyczące sprawdzenia ciągłości obwodu ochronnego urządzeń wykonanych w I klasie ochronności powinno znaleźć się w dokumentacji obsługi urządzeń elektrycznych?

Na rysunku przedstawiono fragment programu sterownika PLC, napisanego w języku SFC. Jaki będzie przebieg sygnału na wyjściu Q0.1 sterownika po wykonaniu przez program działań w krokach 2 i 3? Na wykresach czas 0 s oznacza początek kroku 2.

W układzie przedstawionym na rysunku, po otwarciu dopływu sprężonego powietrza wysuwa się tłoczysko siłownika A2, chociaż powinno pozostać w stanie wsuniętym. Który podzespół pneumatyczny został nieprawidłowo podłączony?

Z diagramu przedstawionego na rysunku wynika, że przesterowanie zaworu rozdzielającego Y0 z pozycji b na pozycję a następuje po spełnieniu funkcji logicznej

Którego z narzędzi przedstawionych na rysunkach należy użyć do równego cięcia przewodu pneumatycznego, aby w trakcie montażu nie powstawały nieszczelności?

Umieszczony na rysunku zapis w języku SFC oznacza otwarcie zaworu 1V1

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie przekładnię z pasem klinowym?

Cyfrą 1 na schemacie przekładni obiegowej oznaczono koło

Do przedstawienia wzajemnego usytuowania części i zespołów projektowanej maszyny służy rysunek

Który symbol należy umieścić na schemacie w miejscu oznaczonym znakiem zapytania, aby przedstawiał on zestyk czynny, zwierany po ustalonym czasie od uaktywnienia się cewki przekaźnika czasowego KT2?

Którego symbolu graficznego należy użyć, aby przedstawić na schemacie układu cyfrowego bramkę logiczną, której wyjście Y=1 tylko wtedy, gdy A ≠ B?

W układzie przedstawionym na schemacie całkowita moc wydzielana na rezystorze R₂ wynosi

Napięcie wyjściowe U₀mostka Graetza zmierzone oscyloskopem ma przebieg jak na rysunku. Oznacza to, że
